  • 尾道市 太蔵 有限会社 P様 高圧太陽光発電システム施工実績

    太陽光発電システム工事施工事例

    尾道市 太蔵 有限会社 P様 高圧太陽光発電システム施工実績

    整地 杭打ち


    <画像>

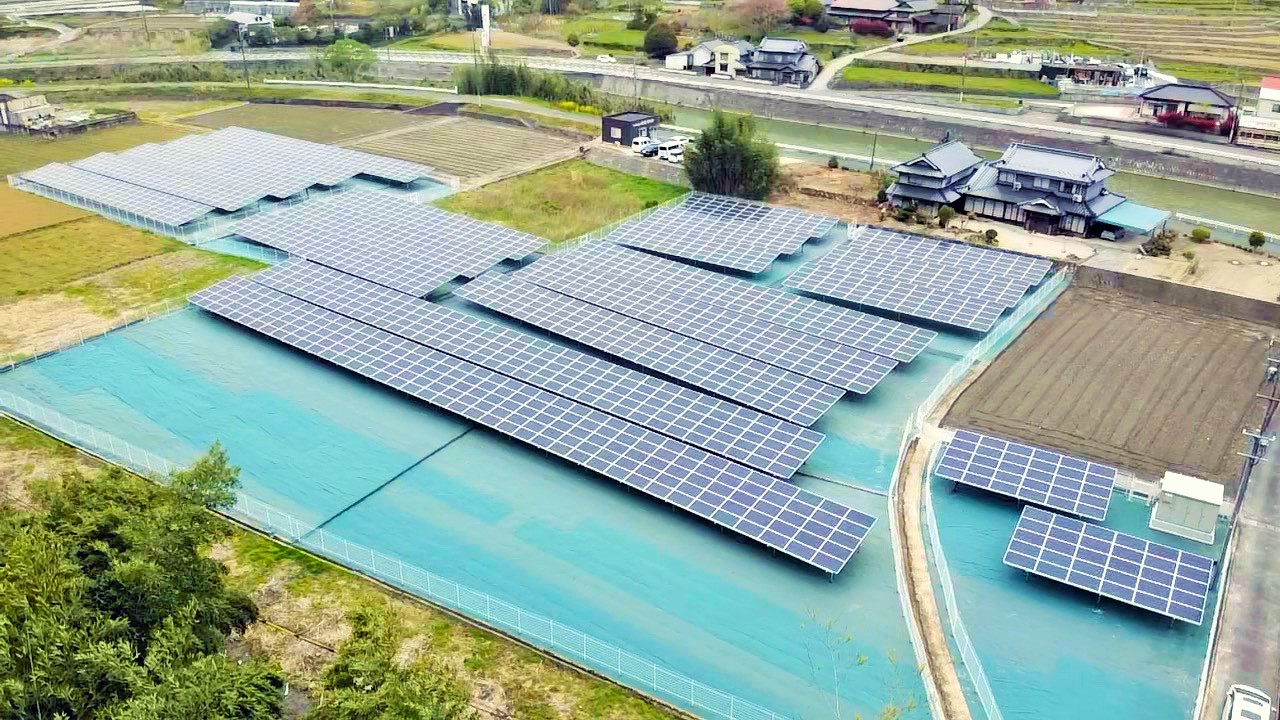

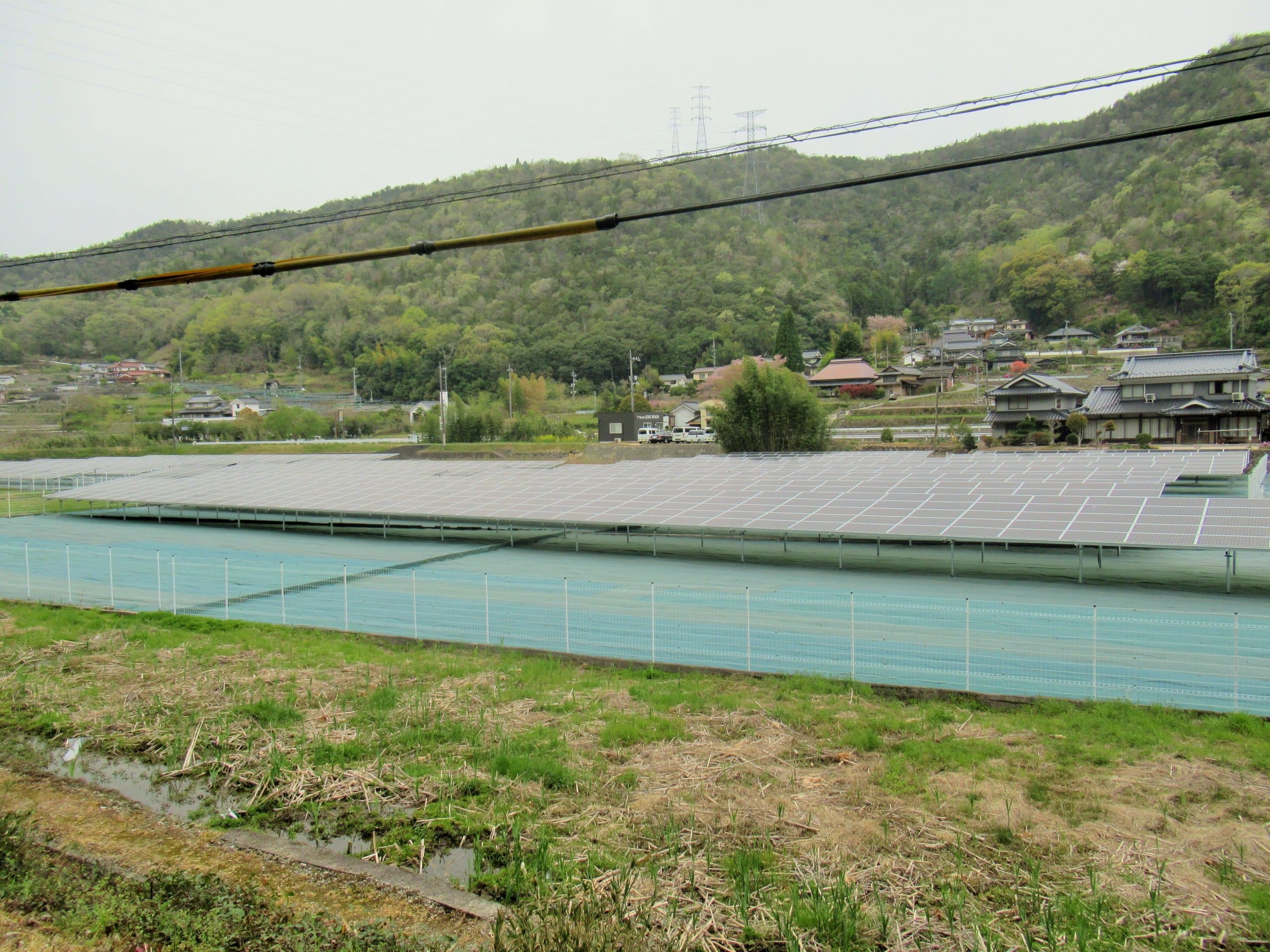

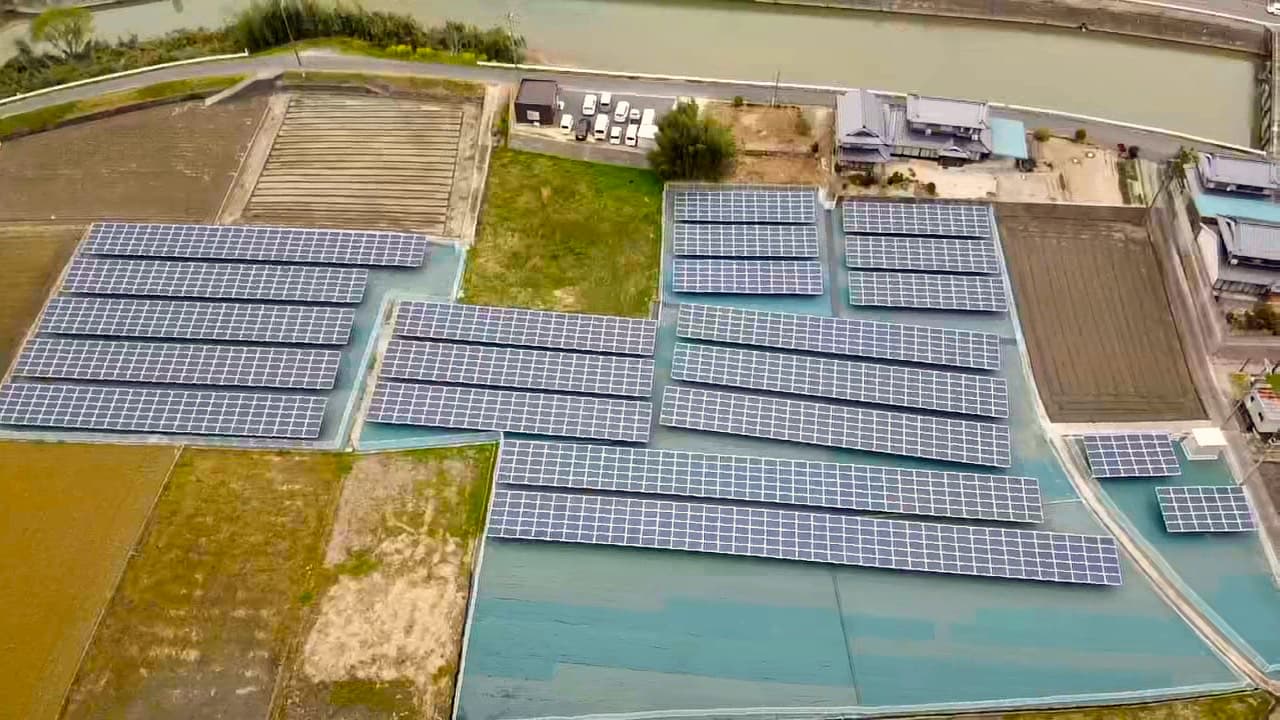

    およそ1200枚のパネル設置の高圧の現場


    <画像>

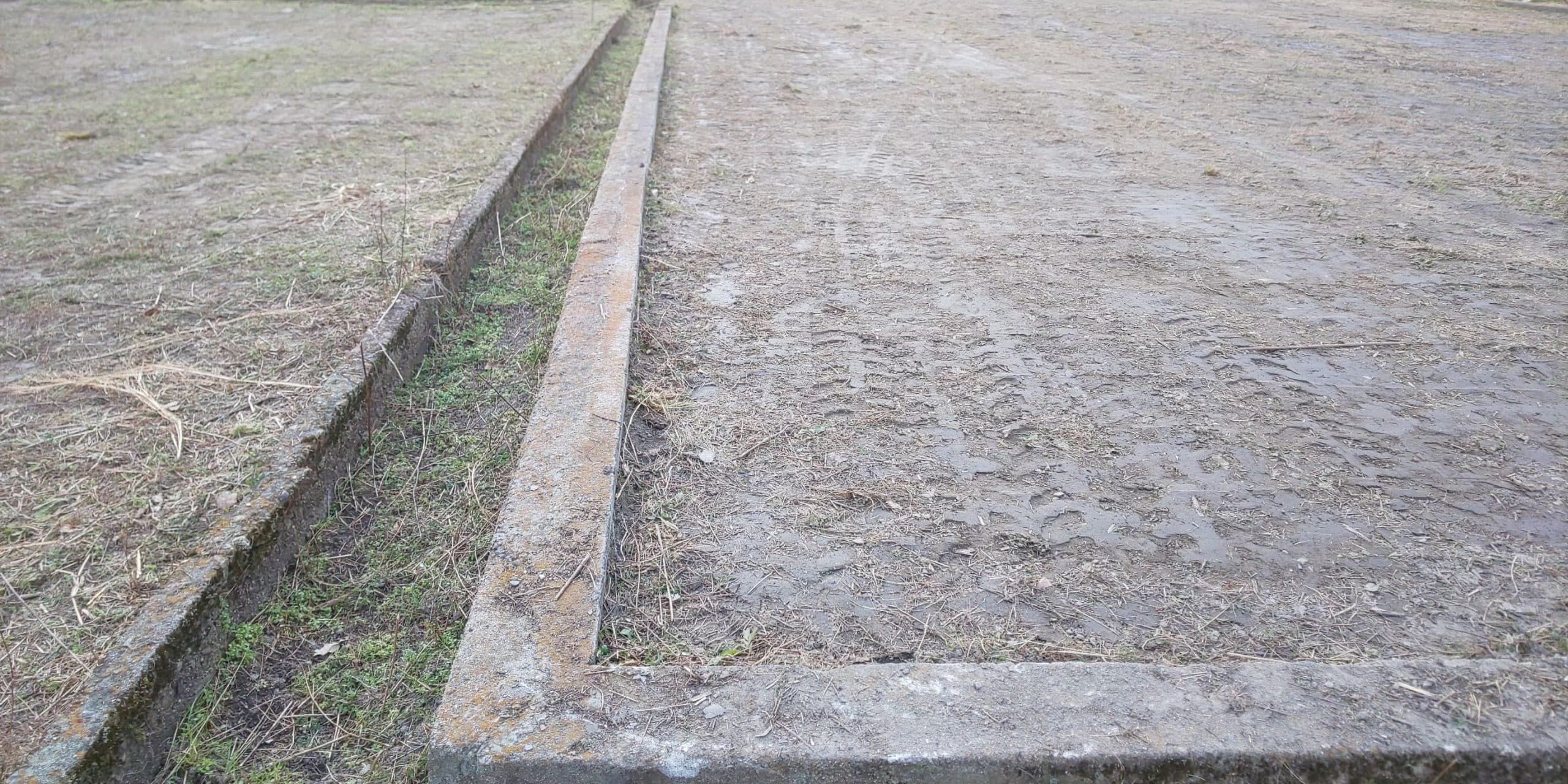

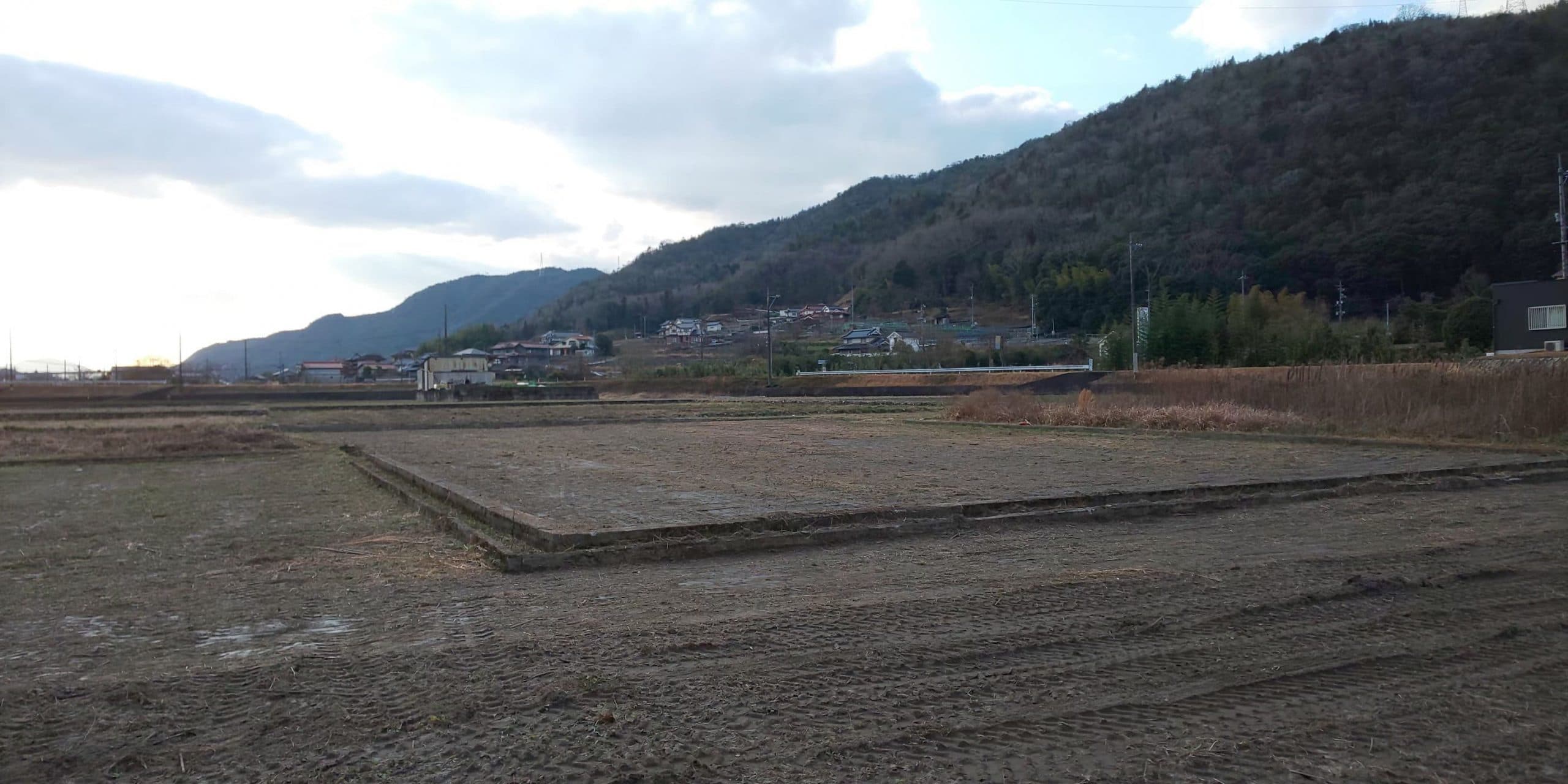

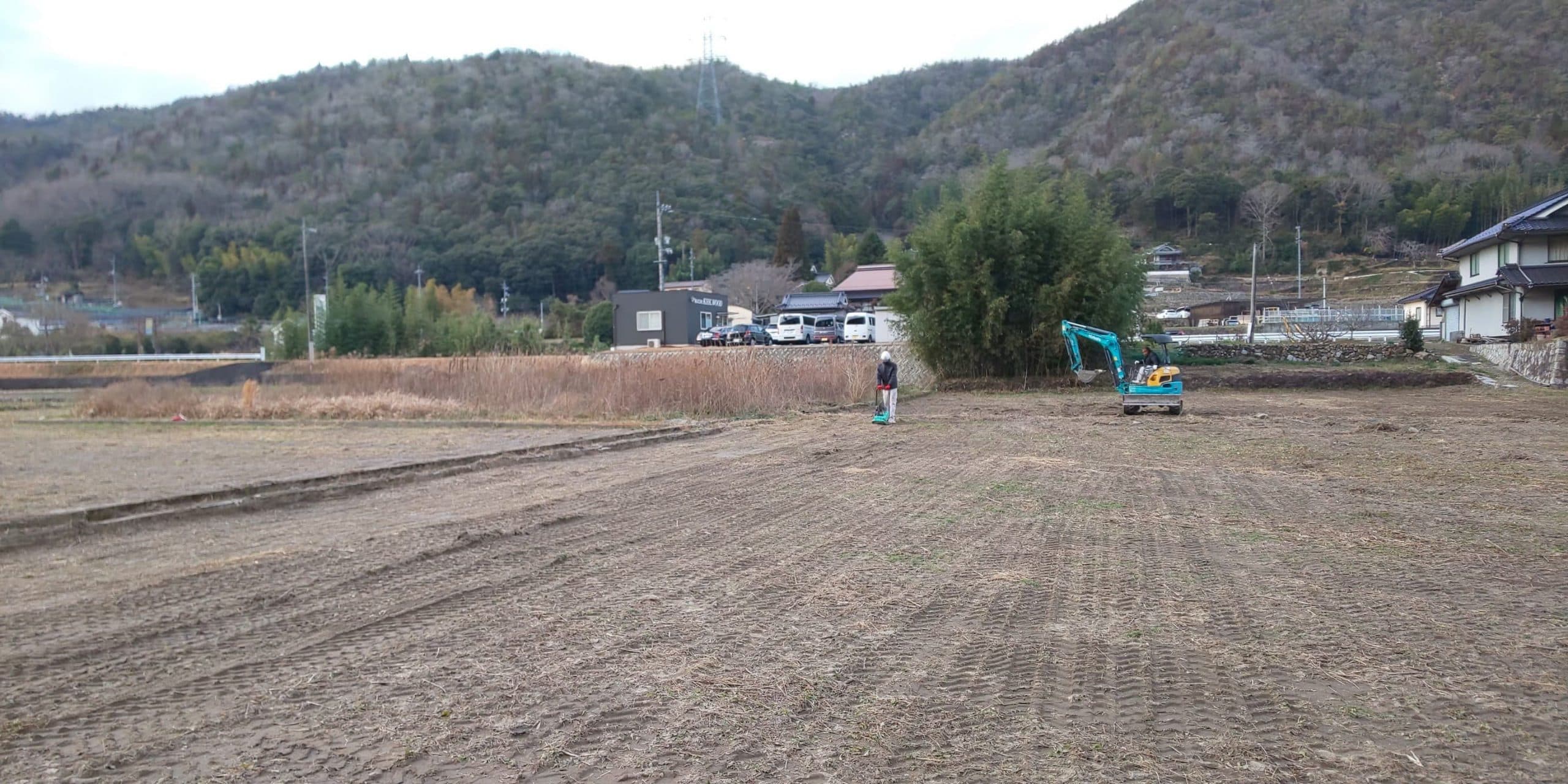

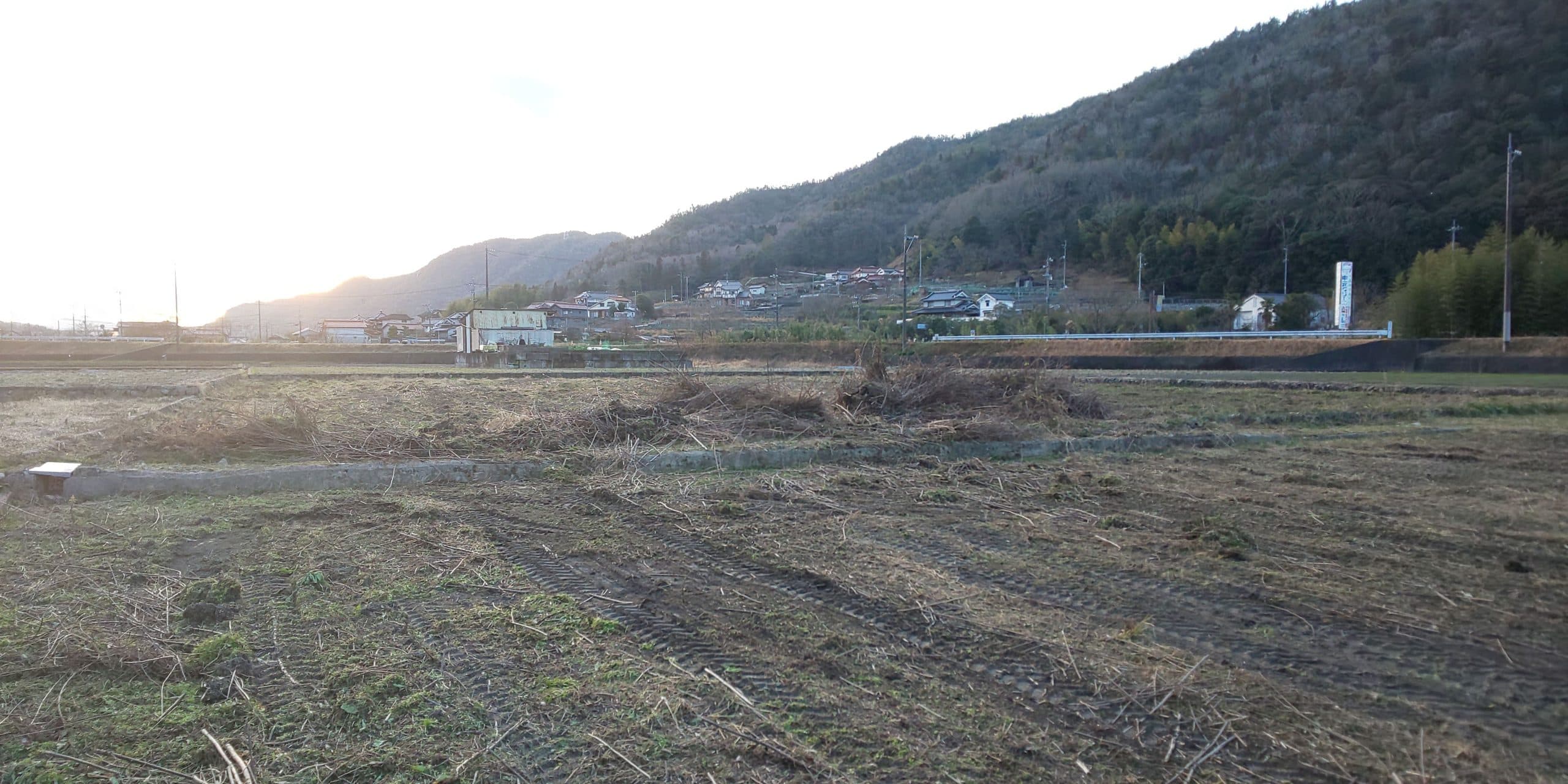

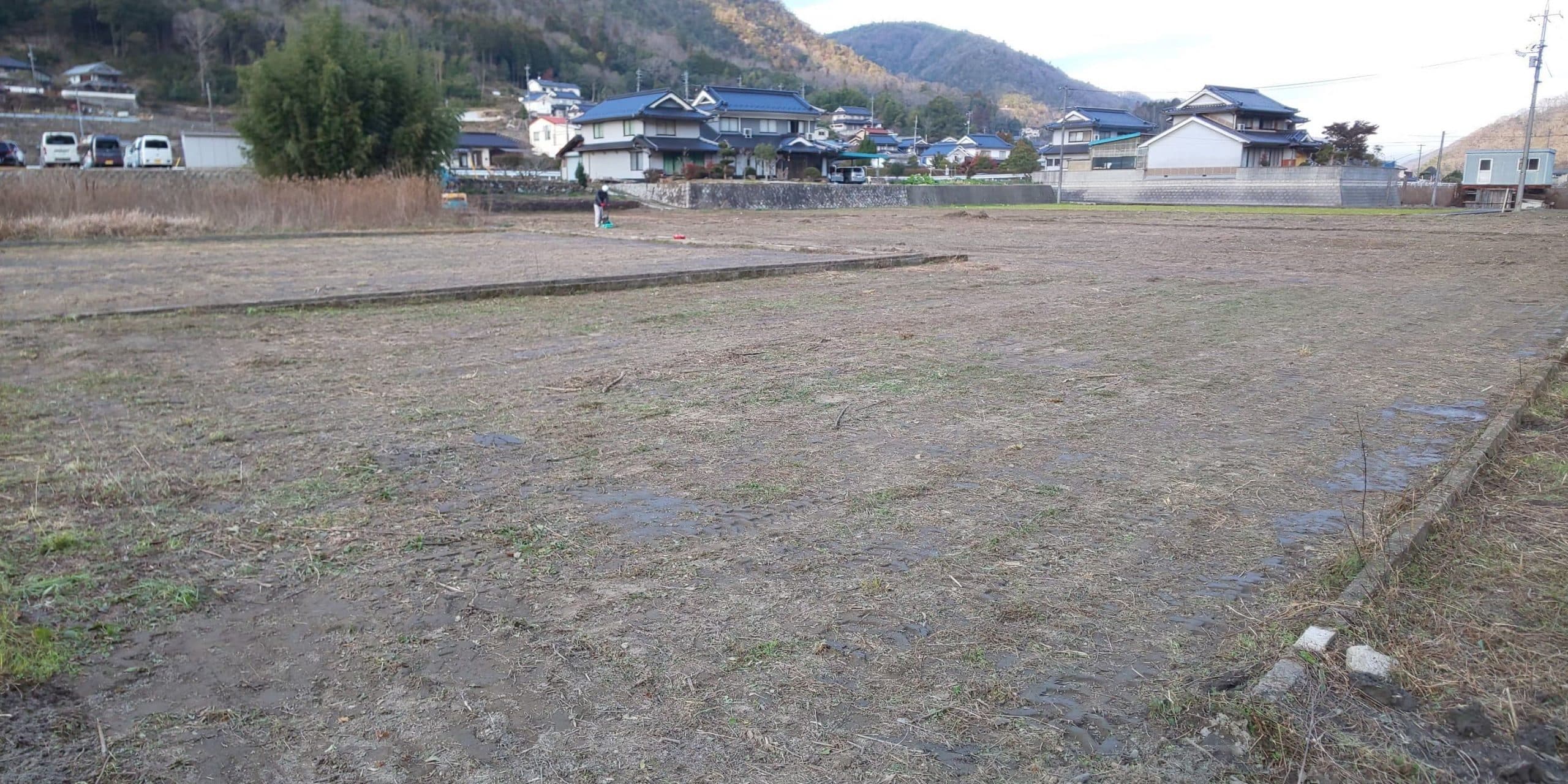

    草刈り後は整地


    <画像>

    転圧機の幅が狭い機種は小回りがしやすく使いやすい


    <画像>

    転圧後に杭の位置だしをし杭を配っていきます


    <画像>

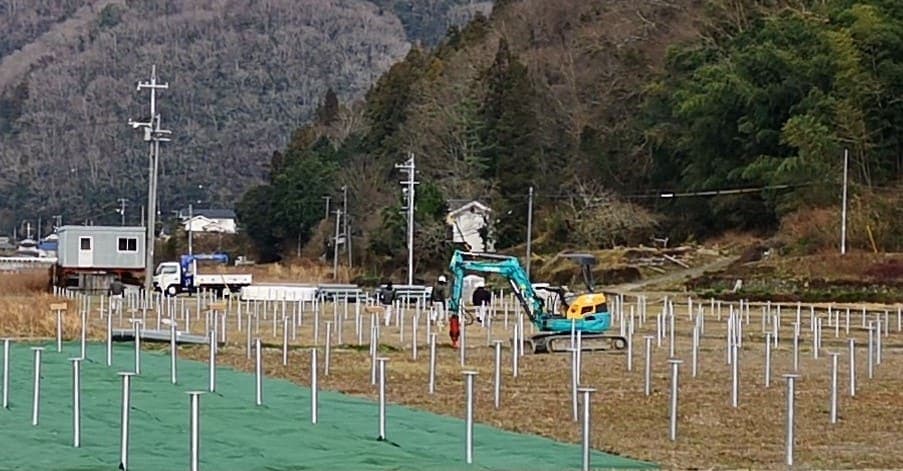

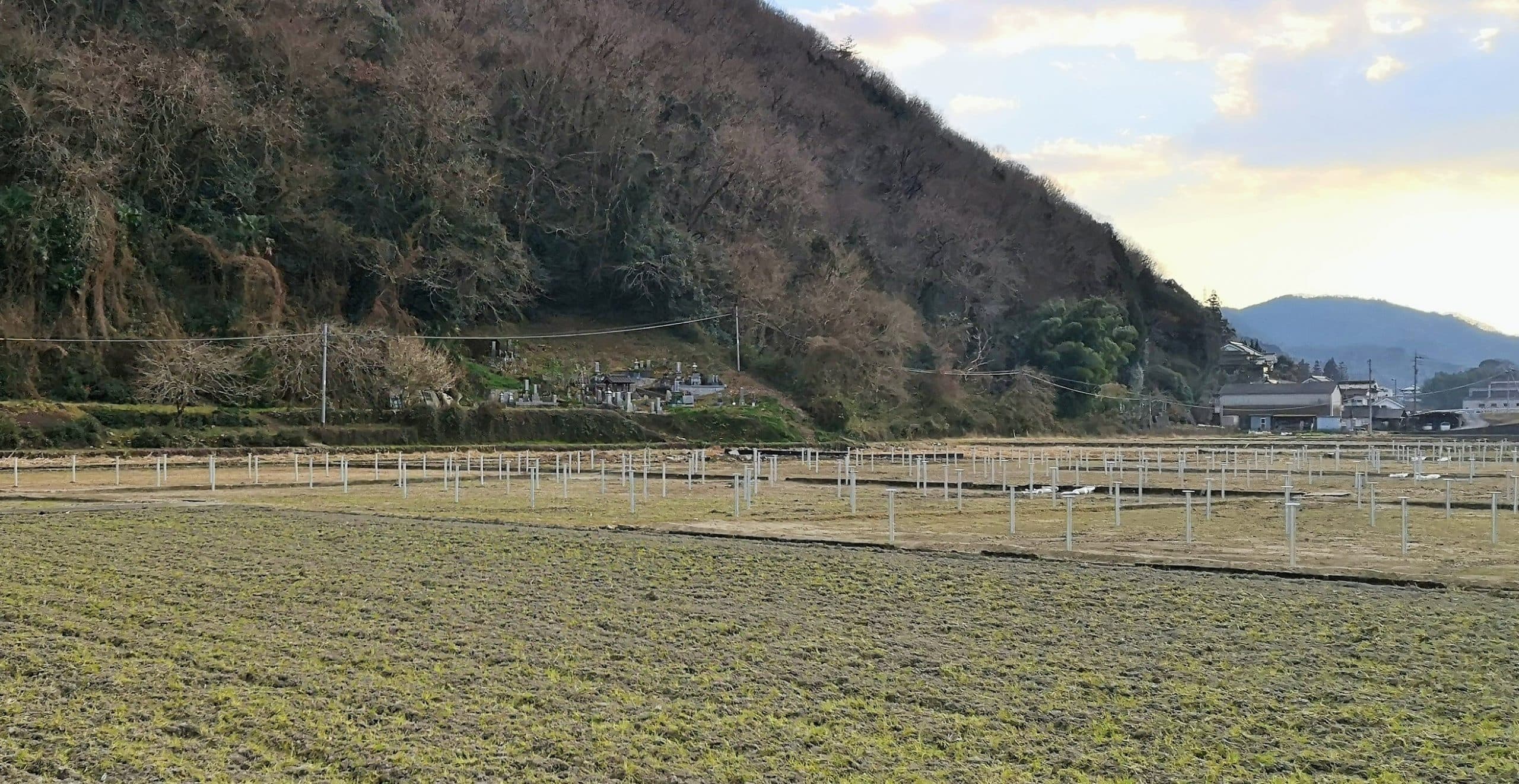

    杭の位置だしをし杭を打ち込んでいきます


    <画像>

    杭の位置出しが正確でないと架台設置に支障がでてきます


    <画像>

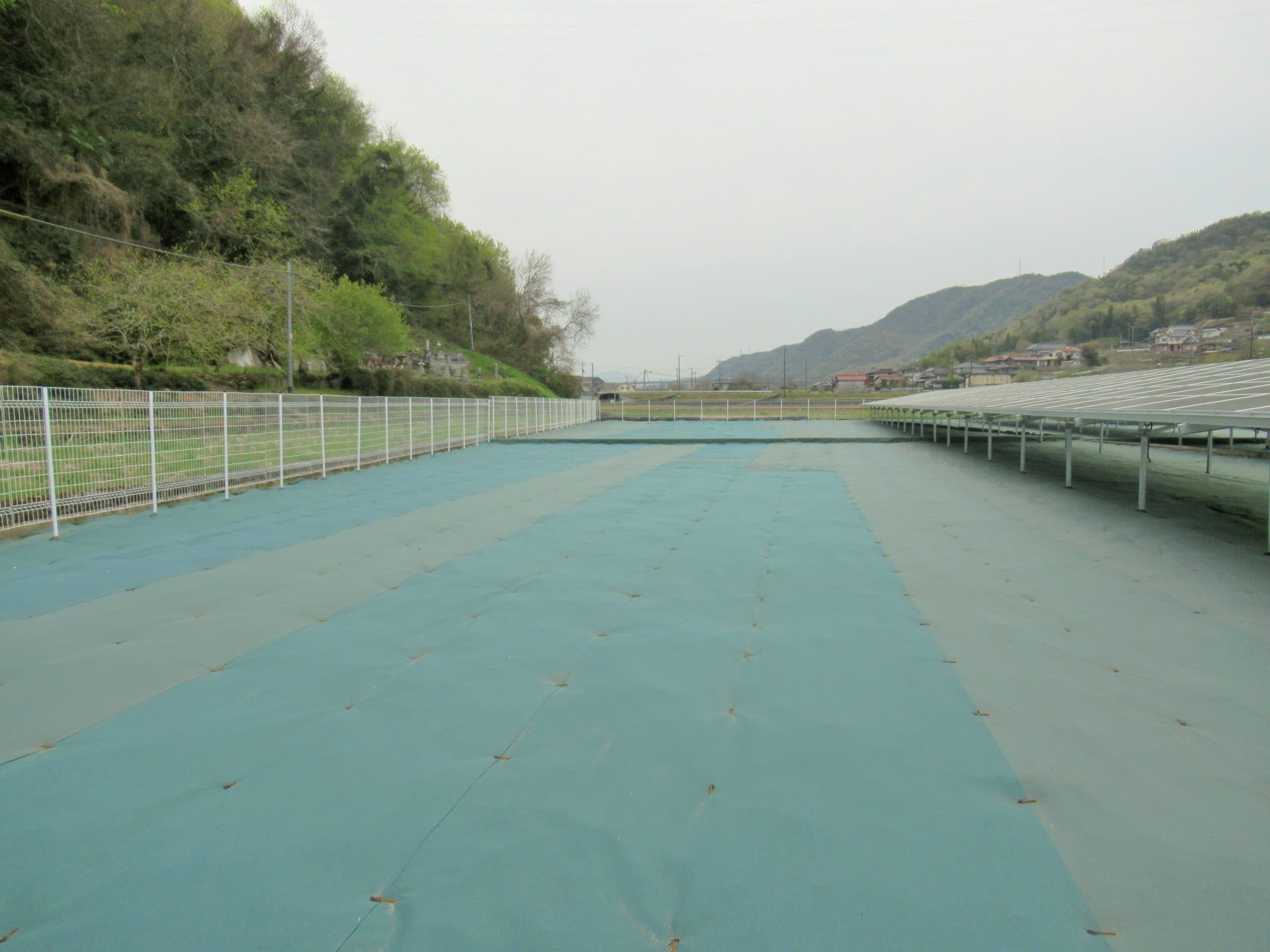

    防草シートはすき間が無いようにはっていきます


    <画像>

    まずは草刈り機とハンマーナイフを使い草刈り


    <画像>

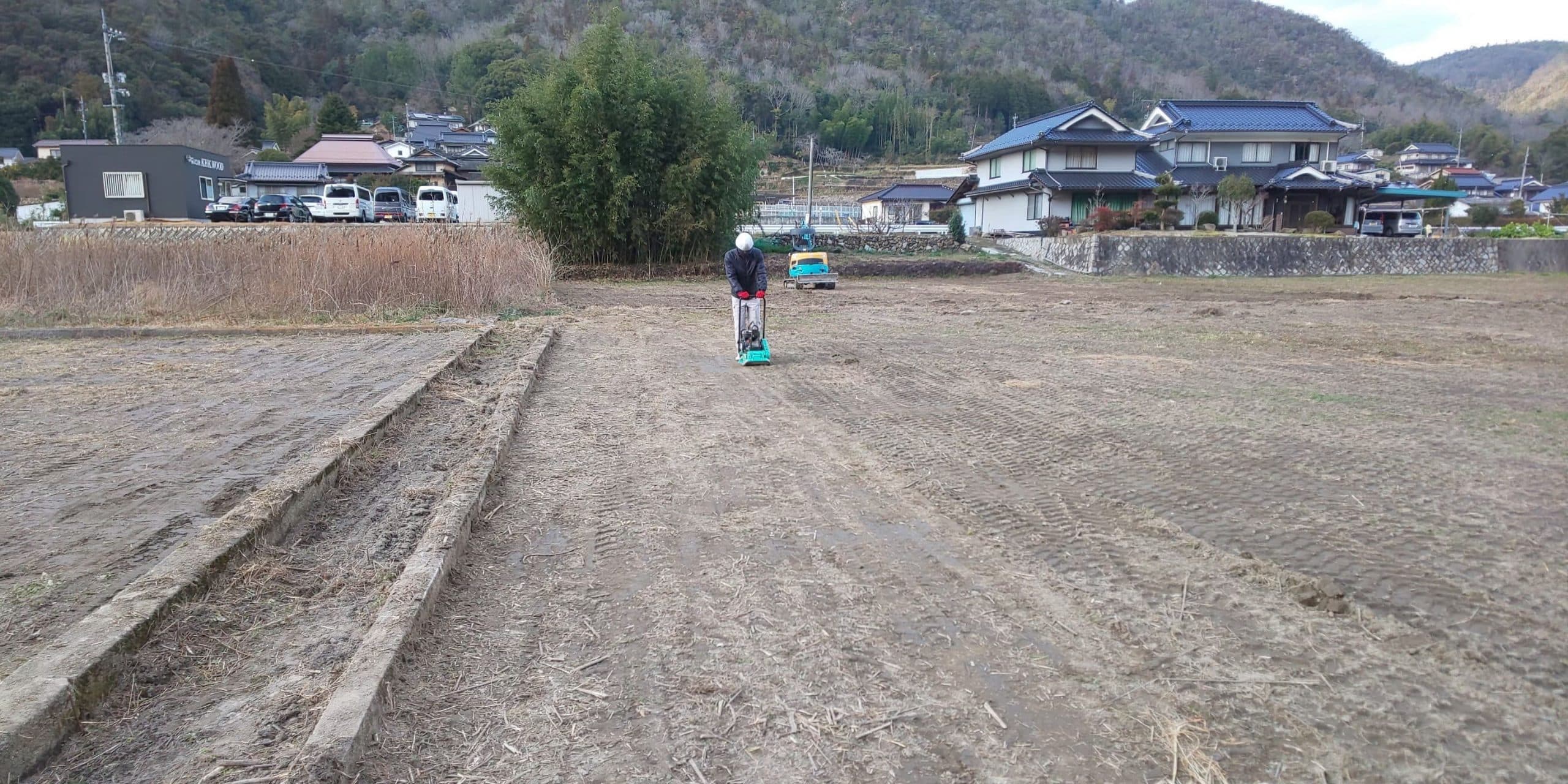

    プレートコンパクターを使用し転圧していきます


    <画像>

    隅の転圧をプレートで丁寧に転圧していきます

    杭を奥から打ち防草シートもおくから貼っていく


    <画像>

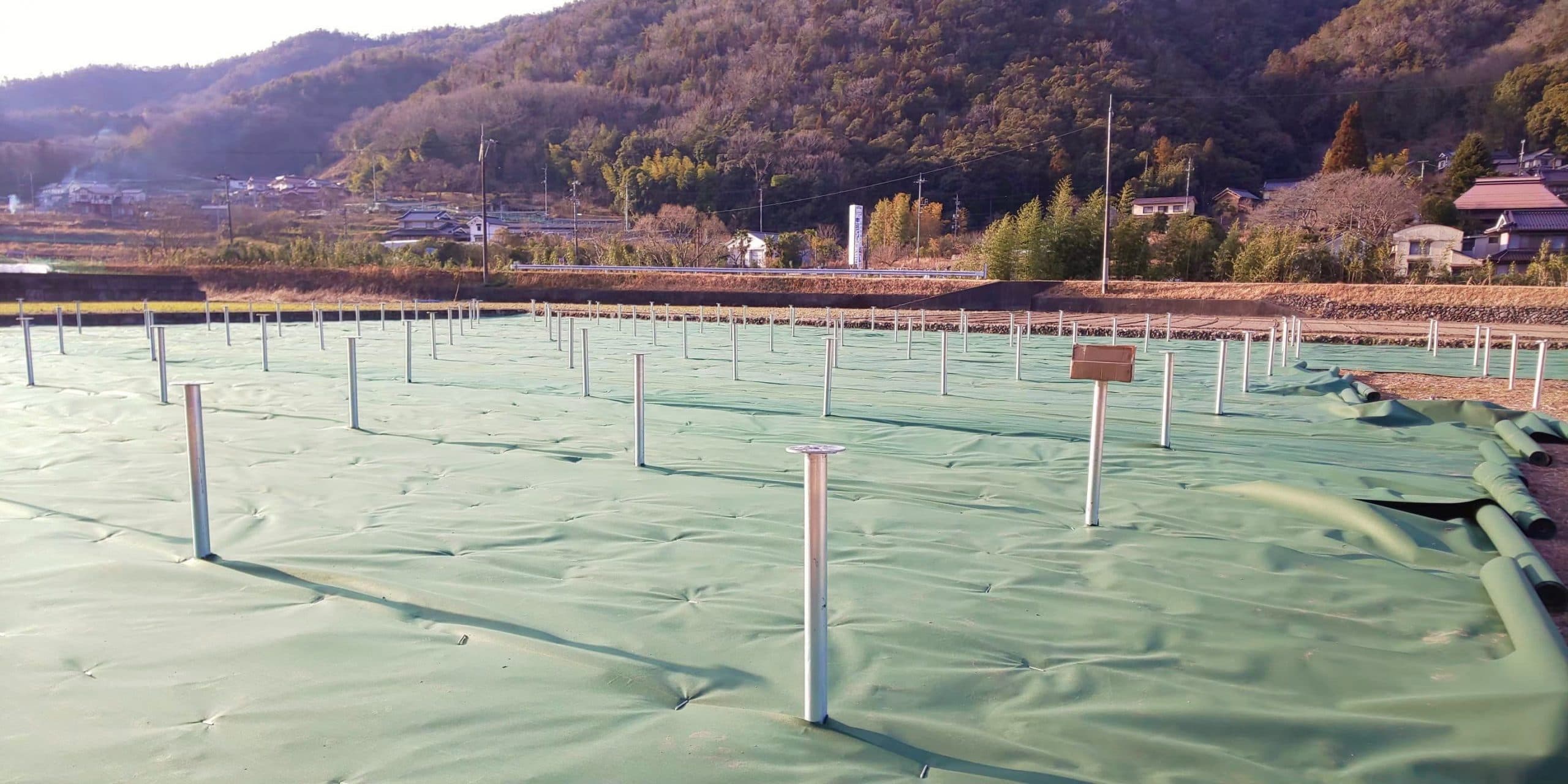

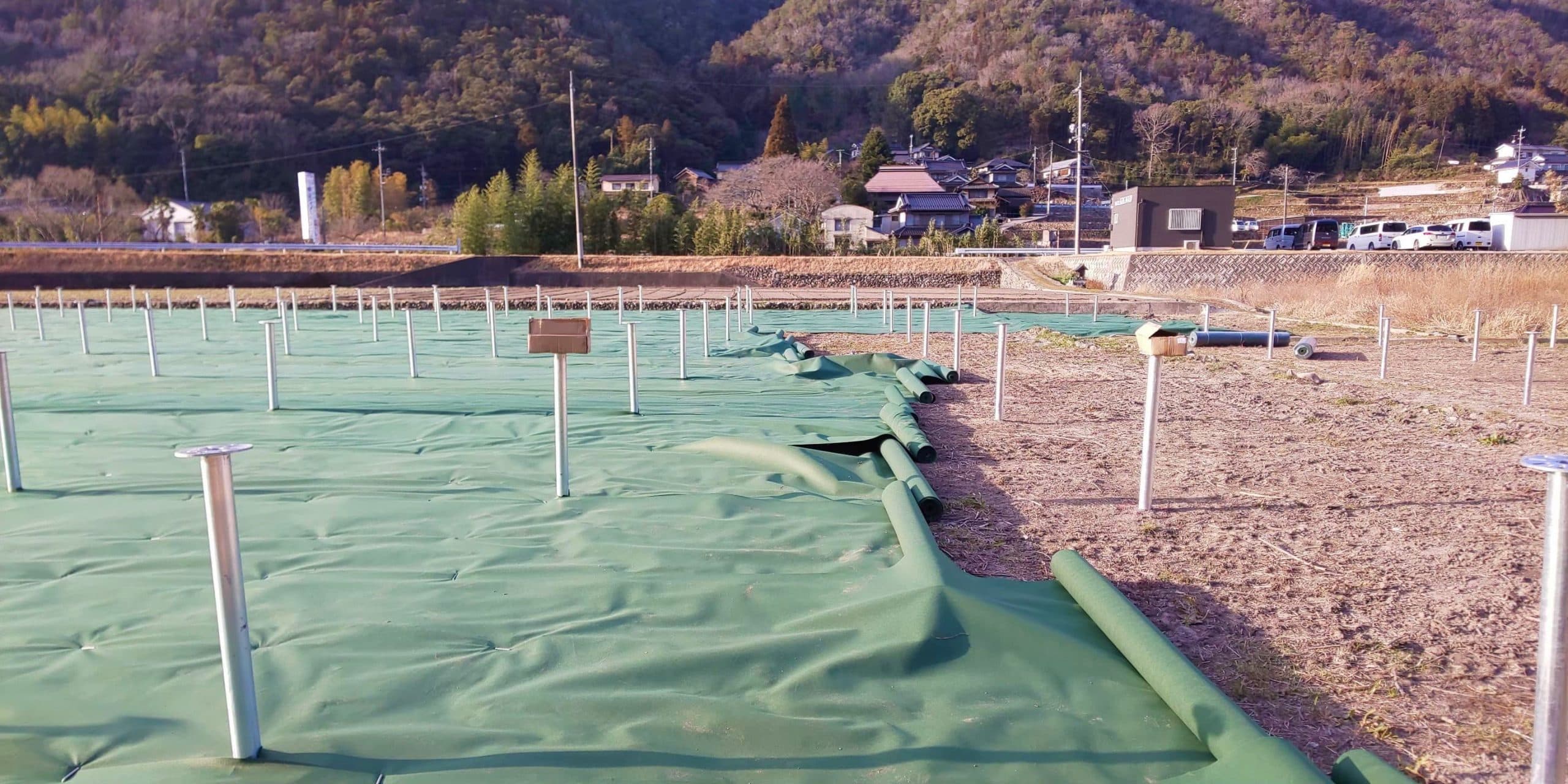

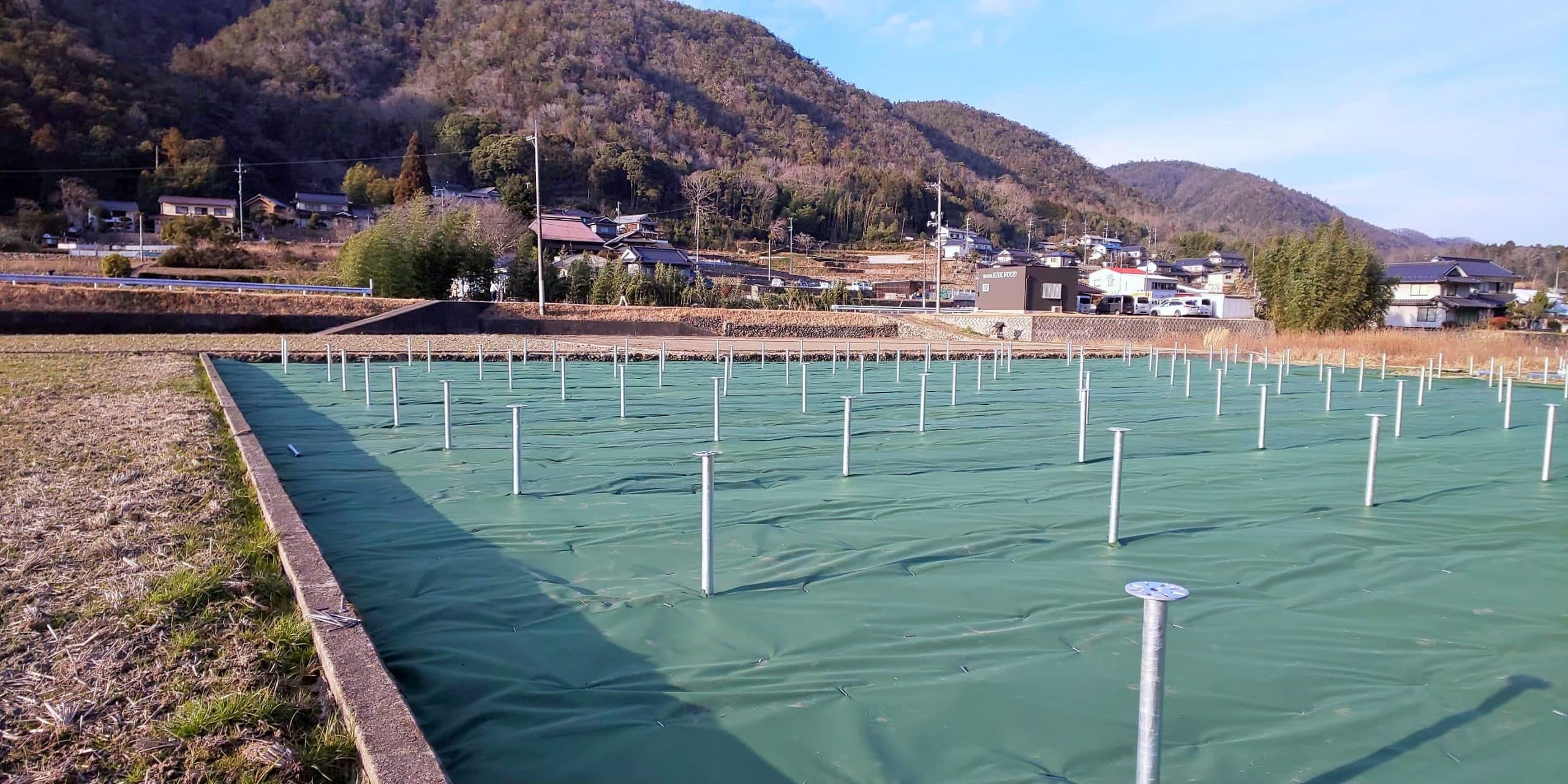

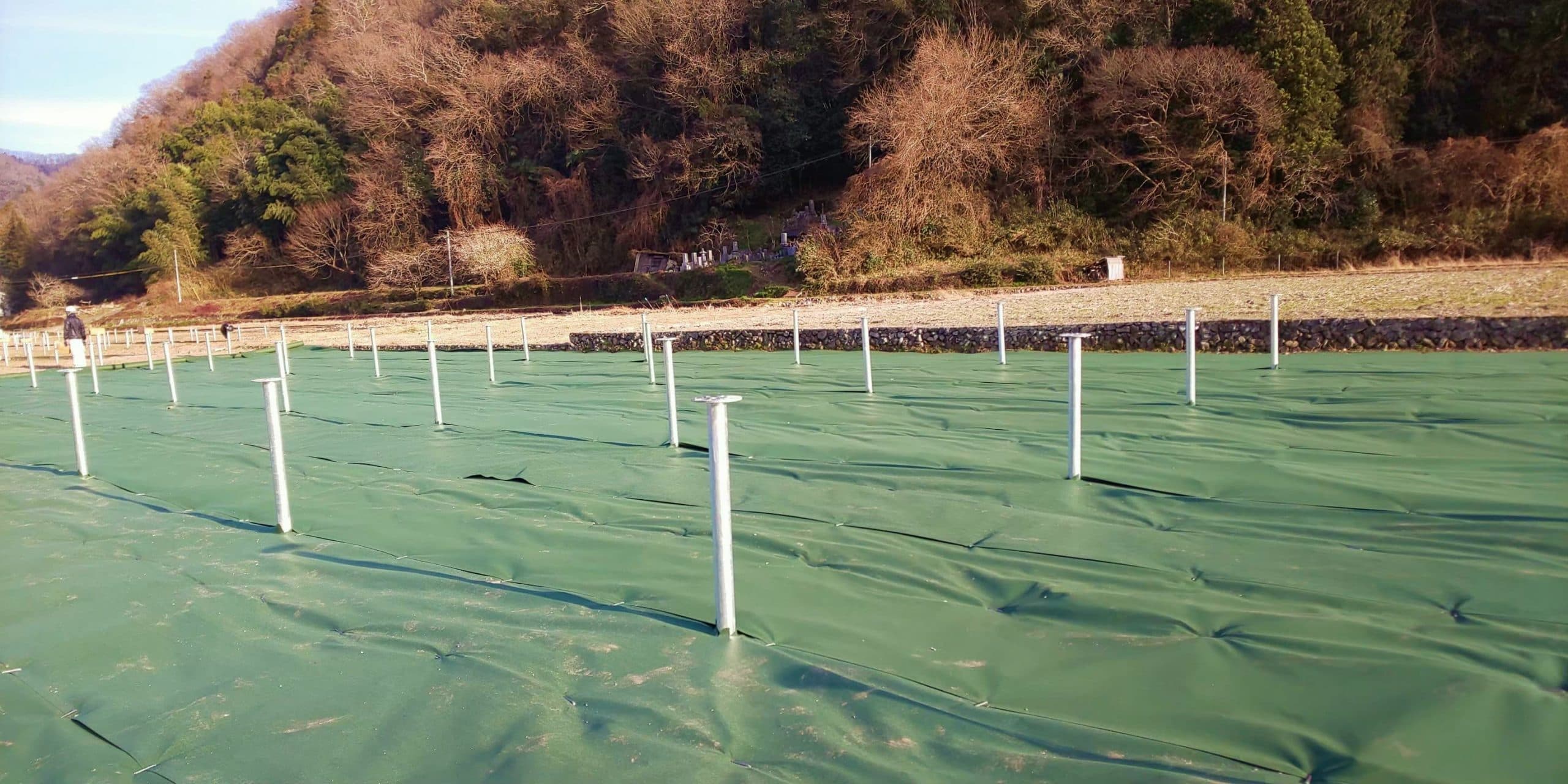

    杭打ちが終わったら追っかけ作業で防草シートを貼っていきます


    <画像>

    杭の打ち込み深度は一つづつ調整していきます


    <画像>

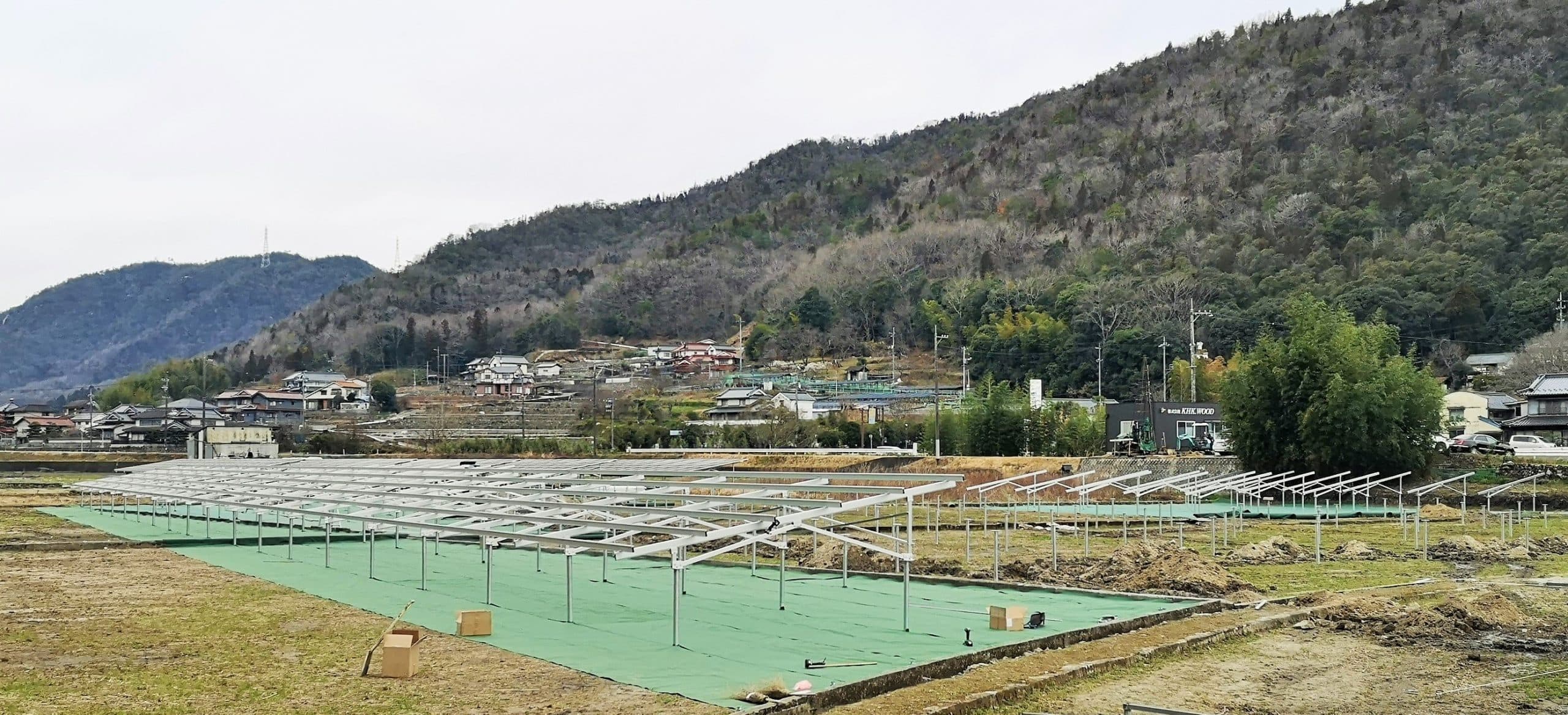

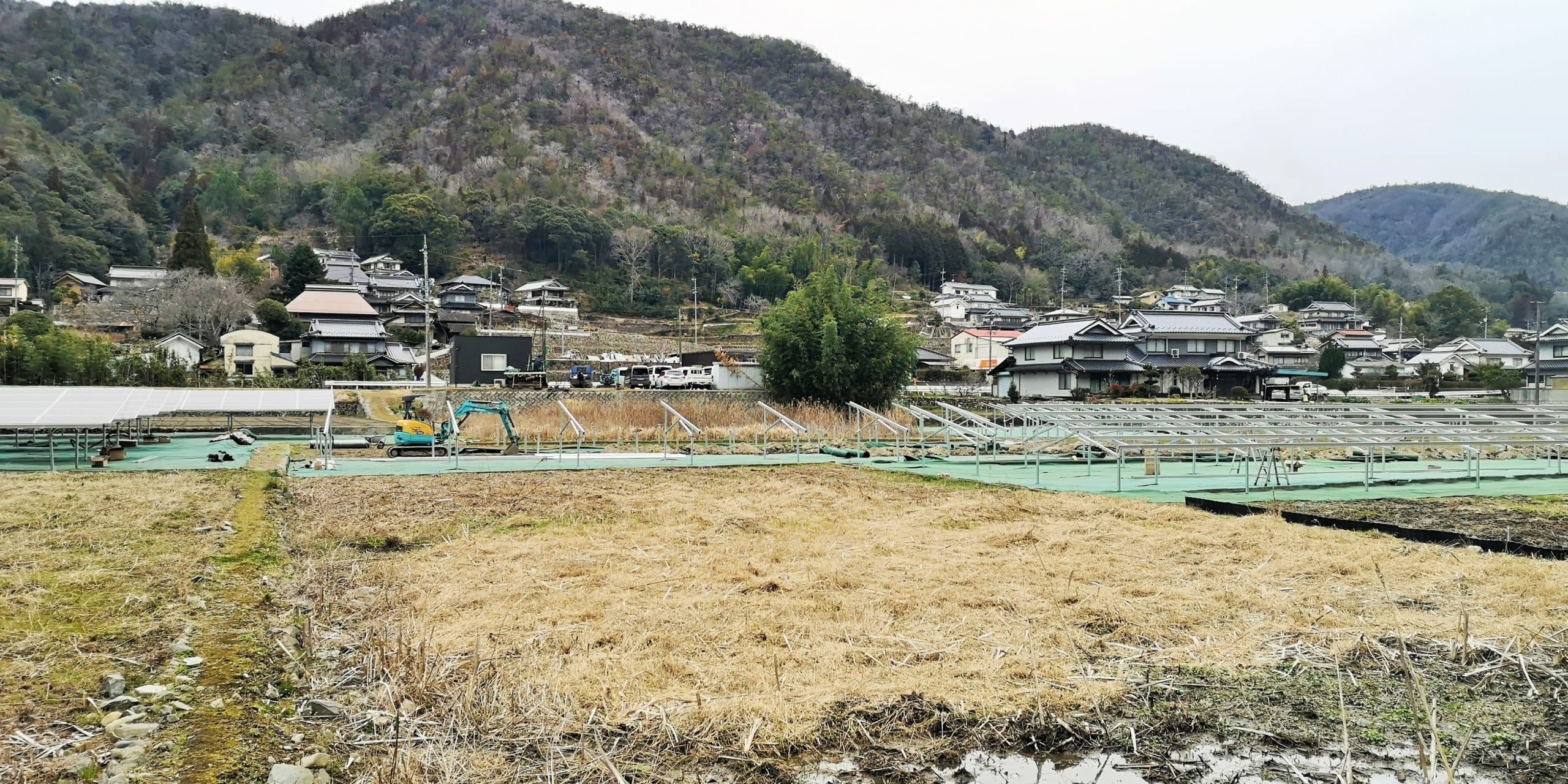

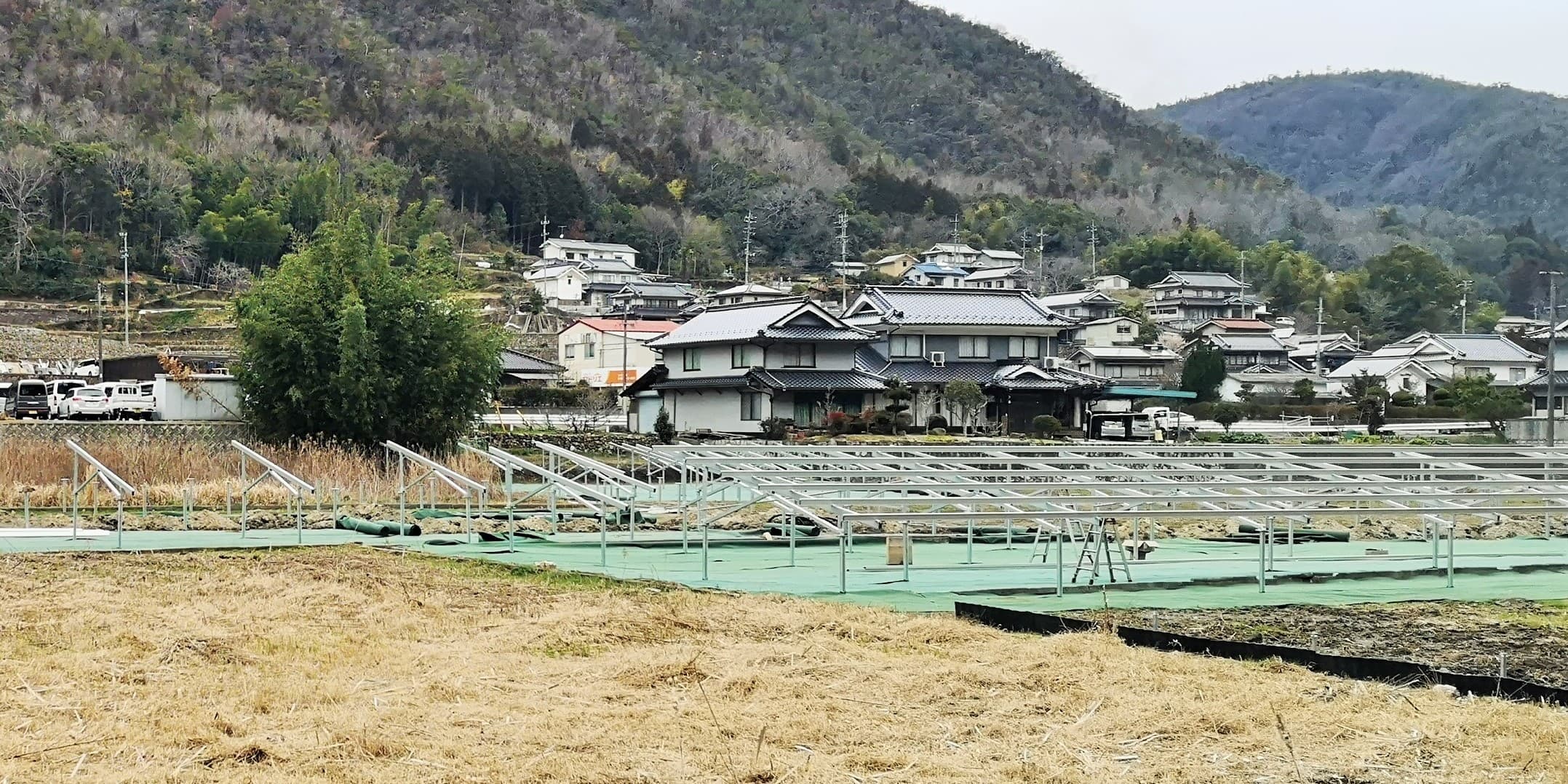

    架台設置


    <画像>

    杭の頭に架台をのせてボルトでしっかりと固定していきます


    <画像>

    架台の出を調整した後は高さ調整をします


    <画像>

    高さを調整が終了したらマーキングをしていきます


    <画像>

    架台を固定した後は架台の出を調整していきます


    <画像>

    架台の前部、中間部、後部の高さを調整していきます


    <画像>

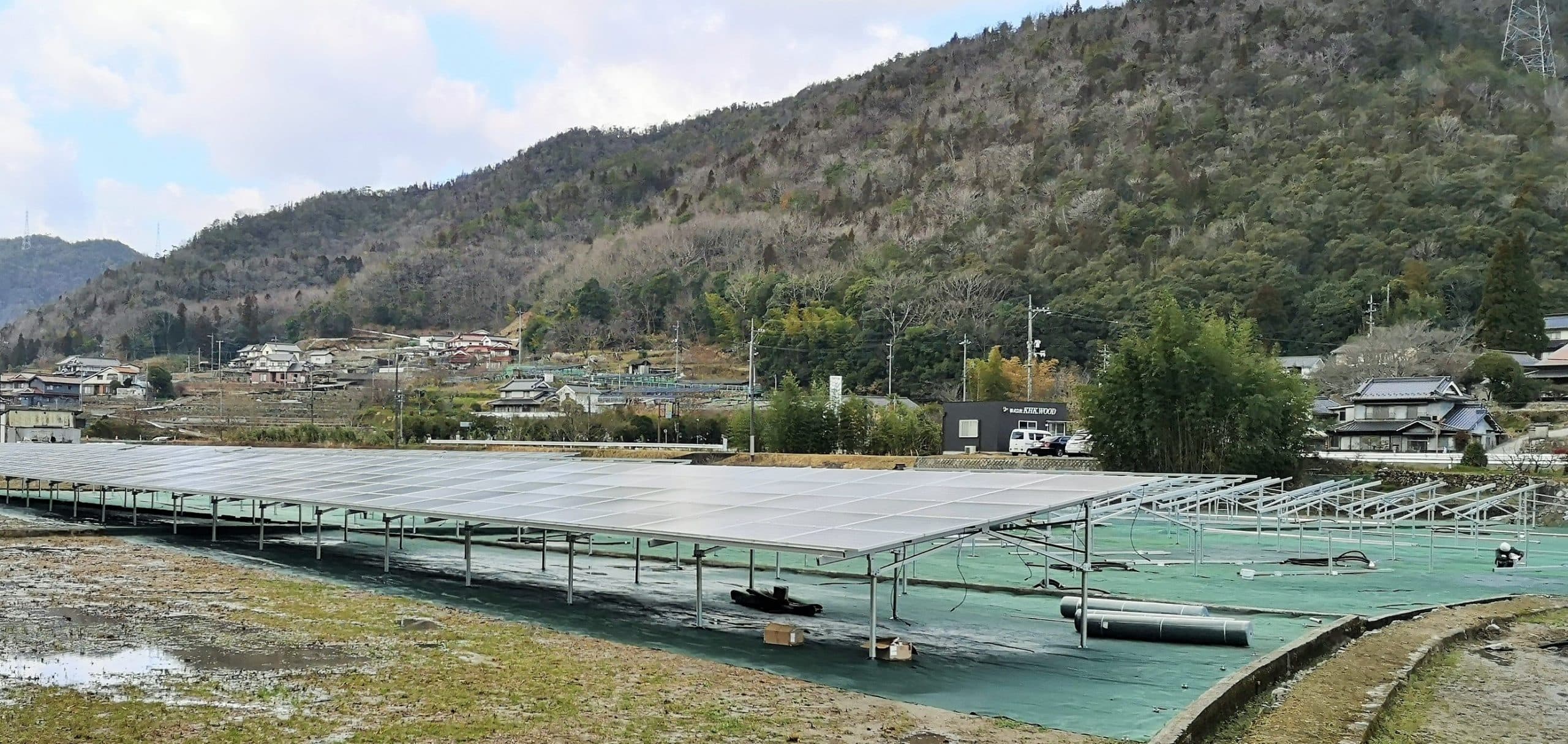

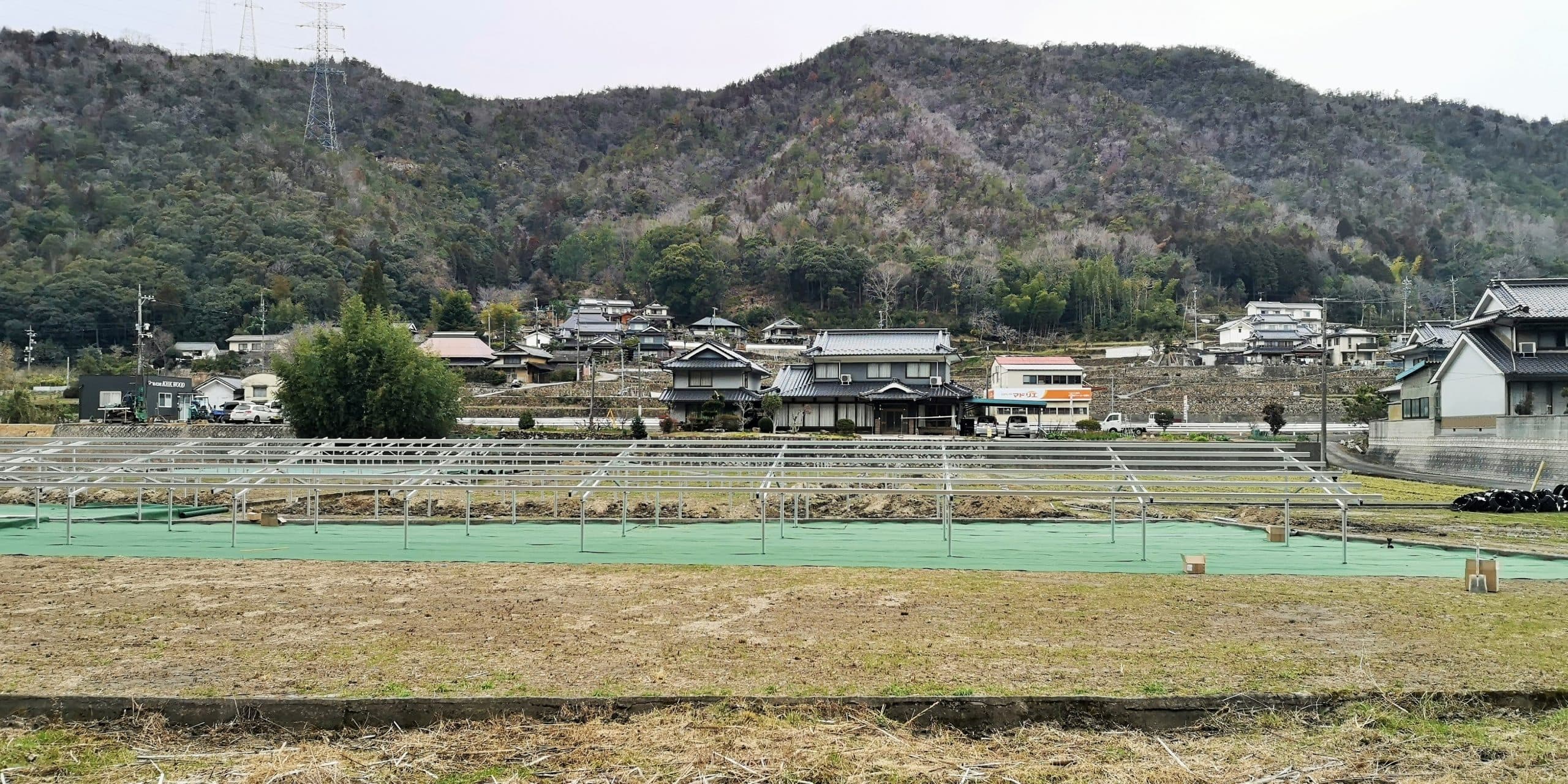

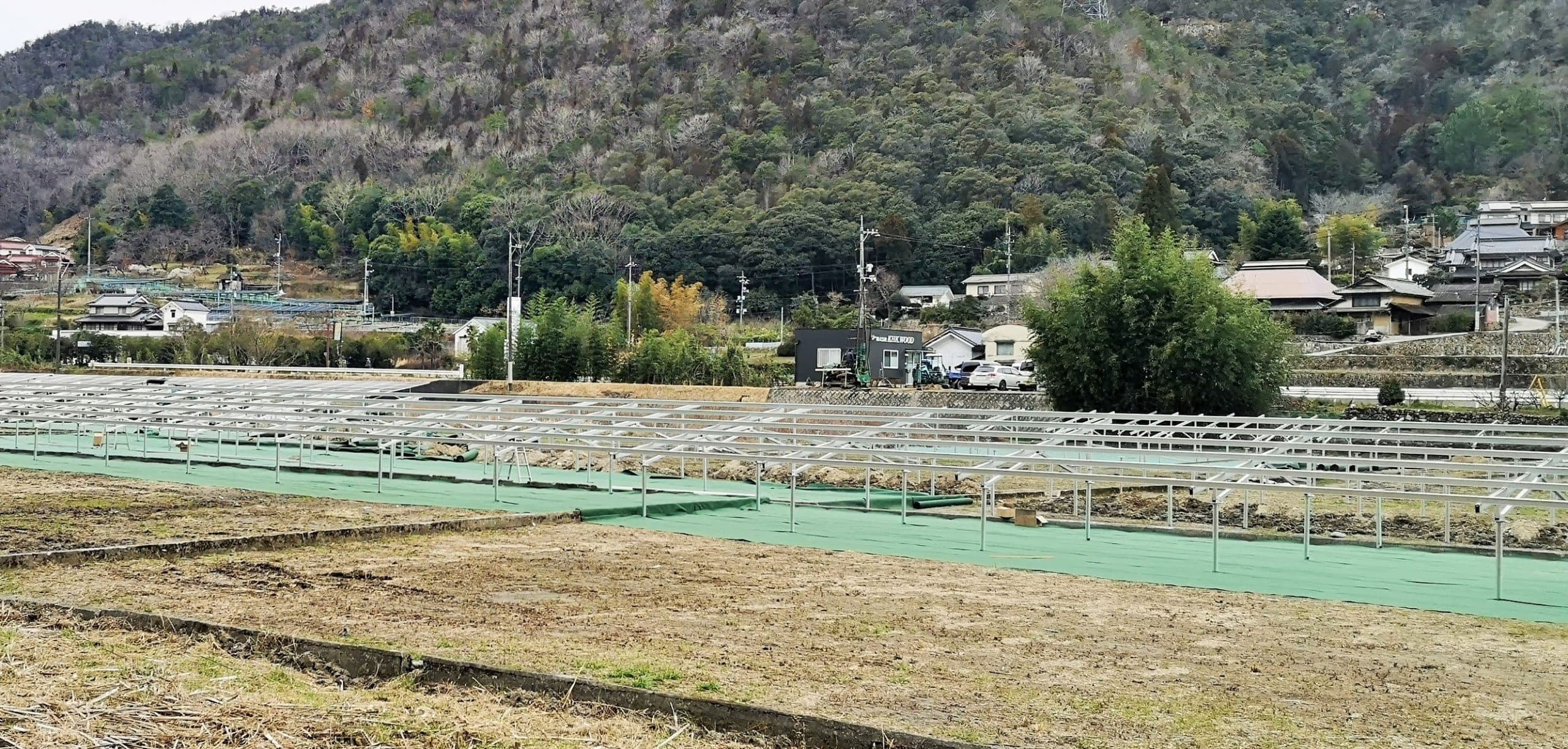

    架台の高さが調子終わったら横段を組んでいきます

    パネル設置  フェンス設置


    <画像>

    パネルを取り付け金具で架台に固定していきます


    <画像>

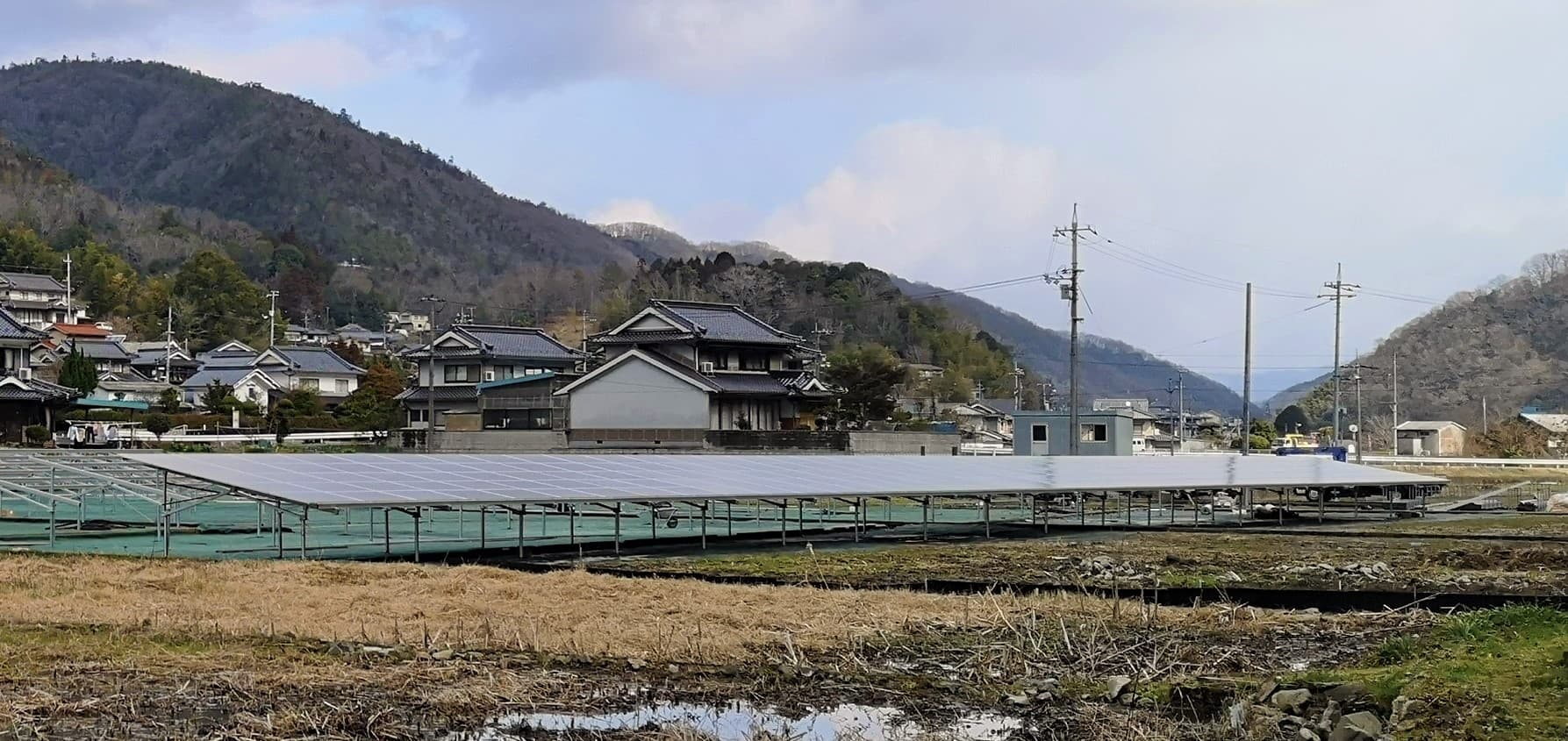

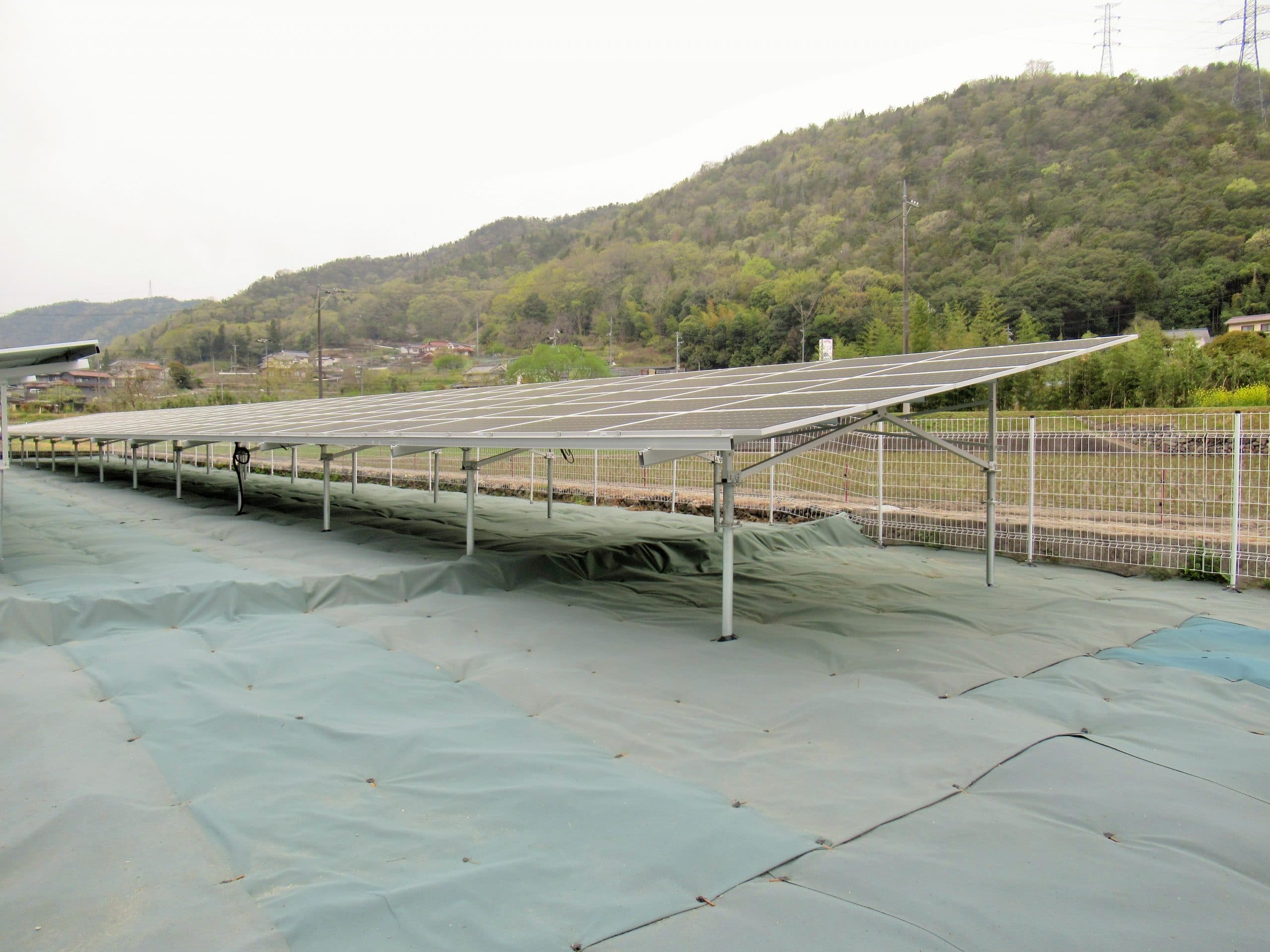

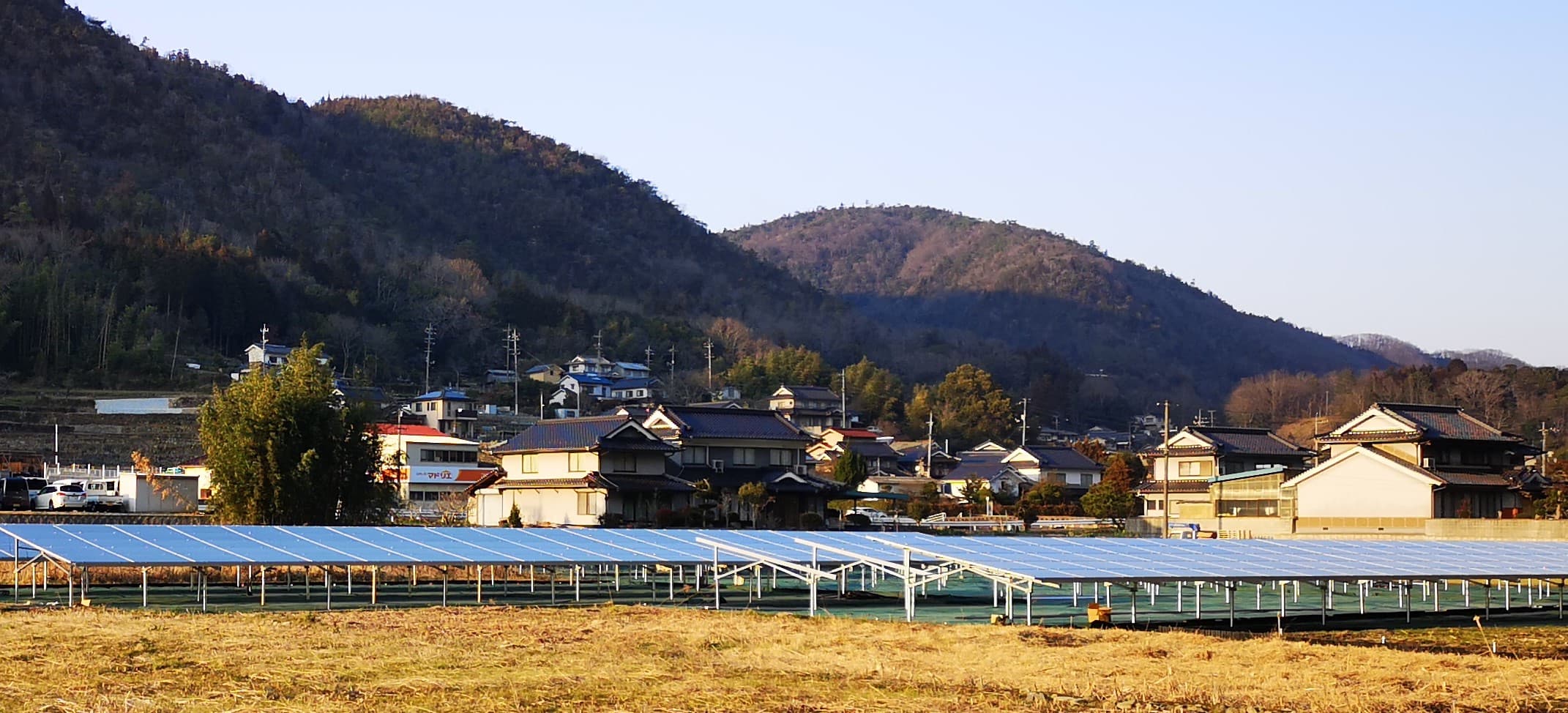

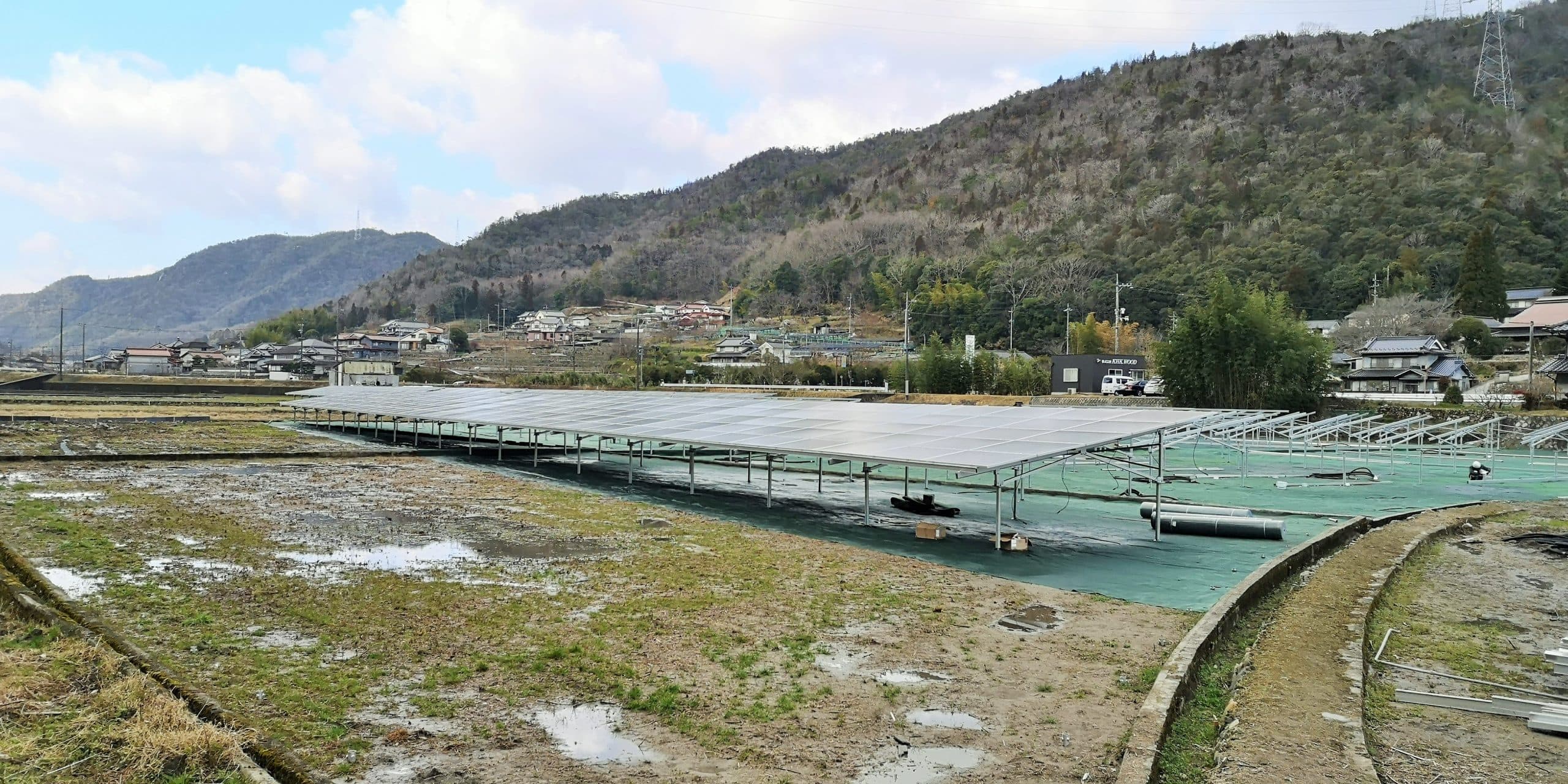

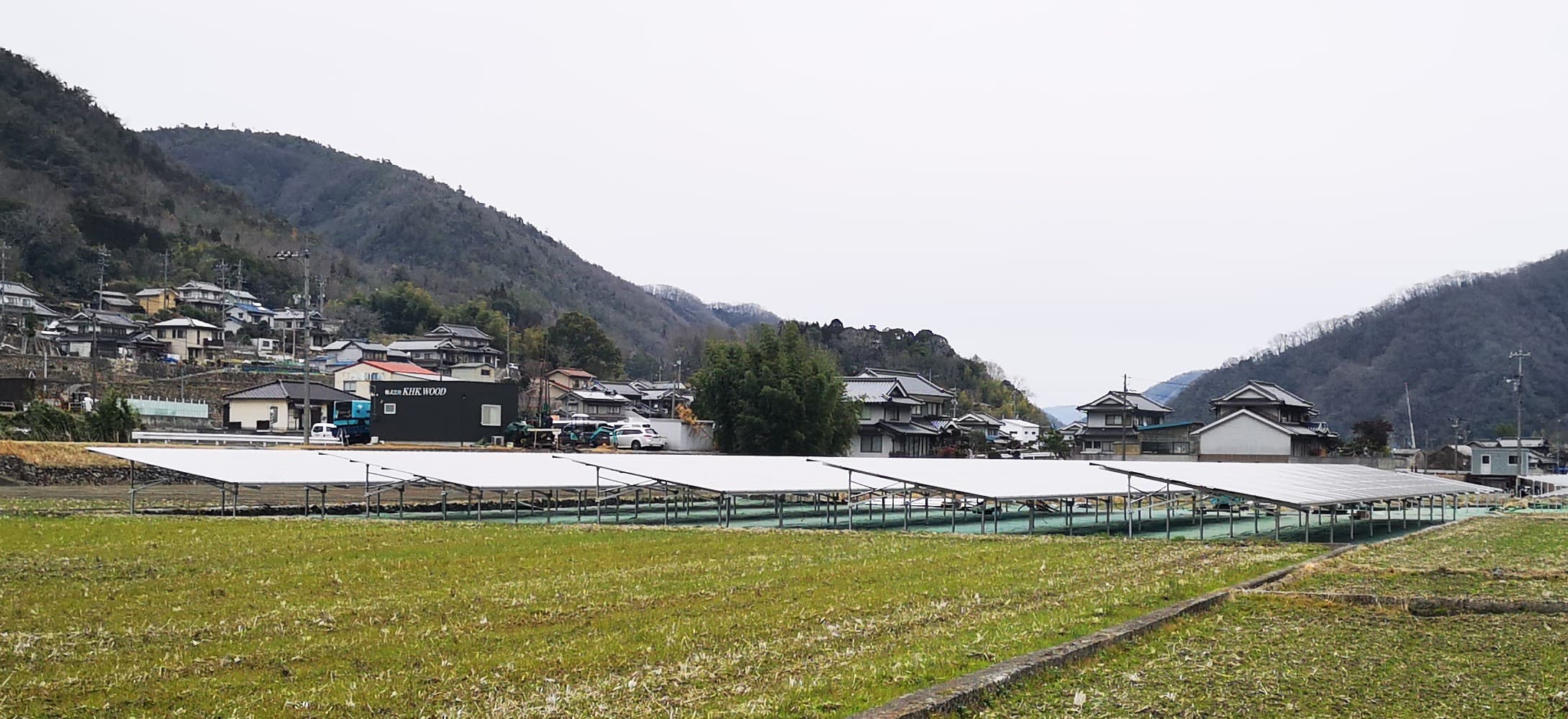

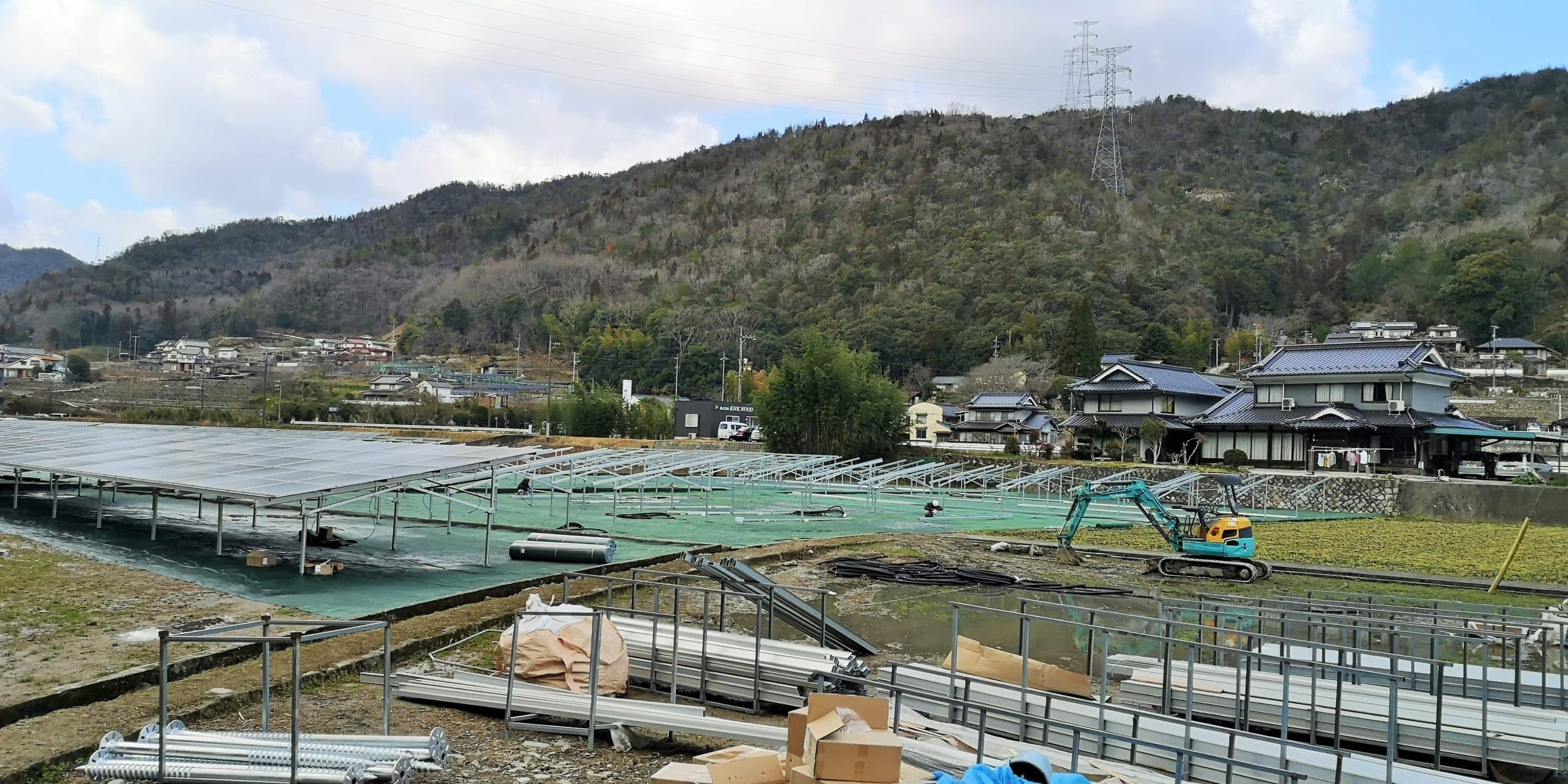

    パネルの設置風景


    <画像>

    パネルの設置風景


    <画像>

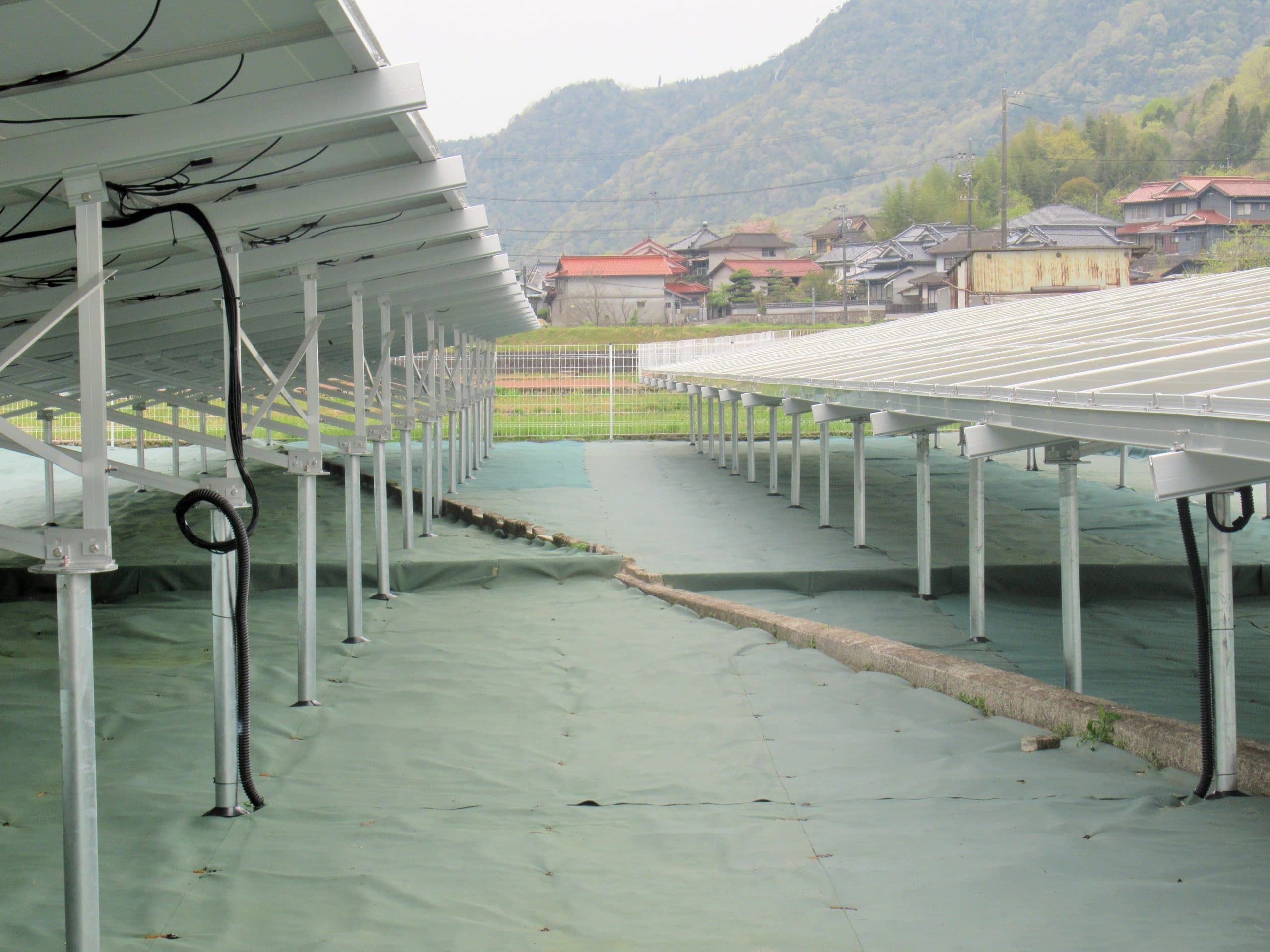

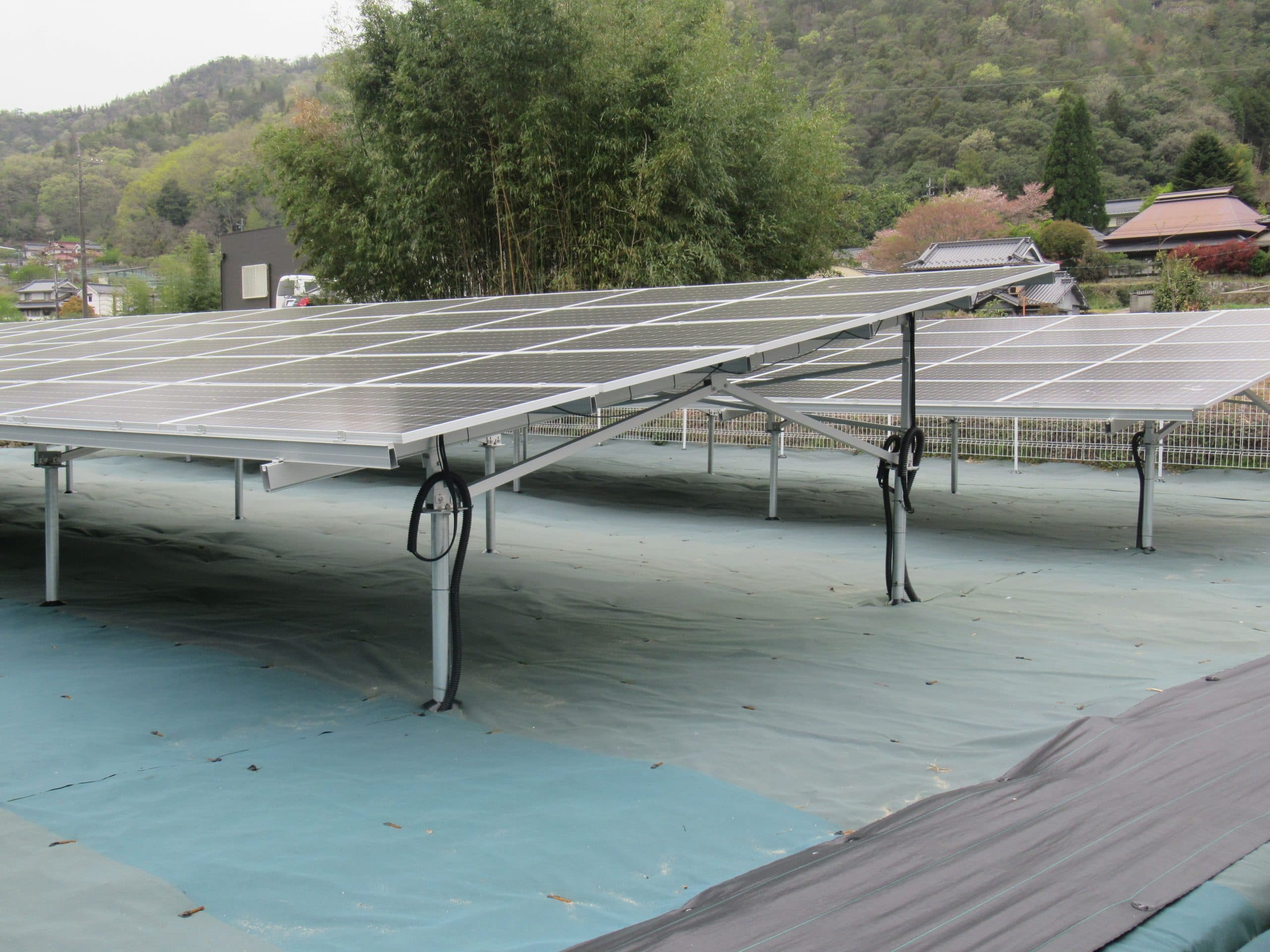

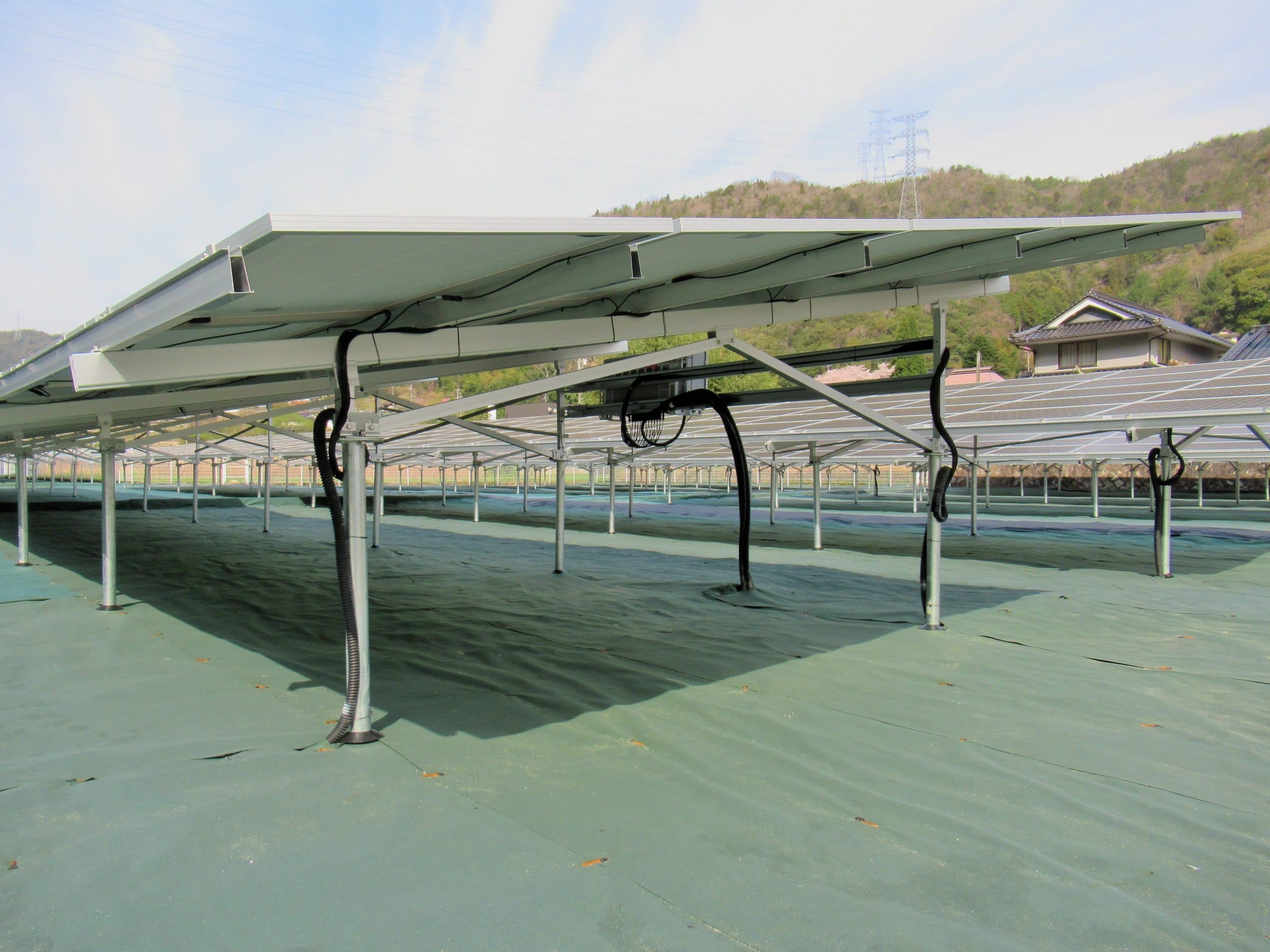

    パネル配線はバインド線で綺麗に固定していきます


    <画像>


    <画像>

    しっかりと固定したらマーキングをしていきます


    <画像>

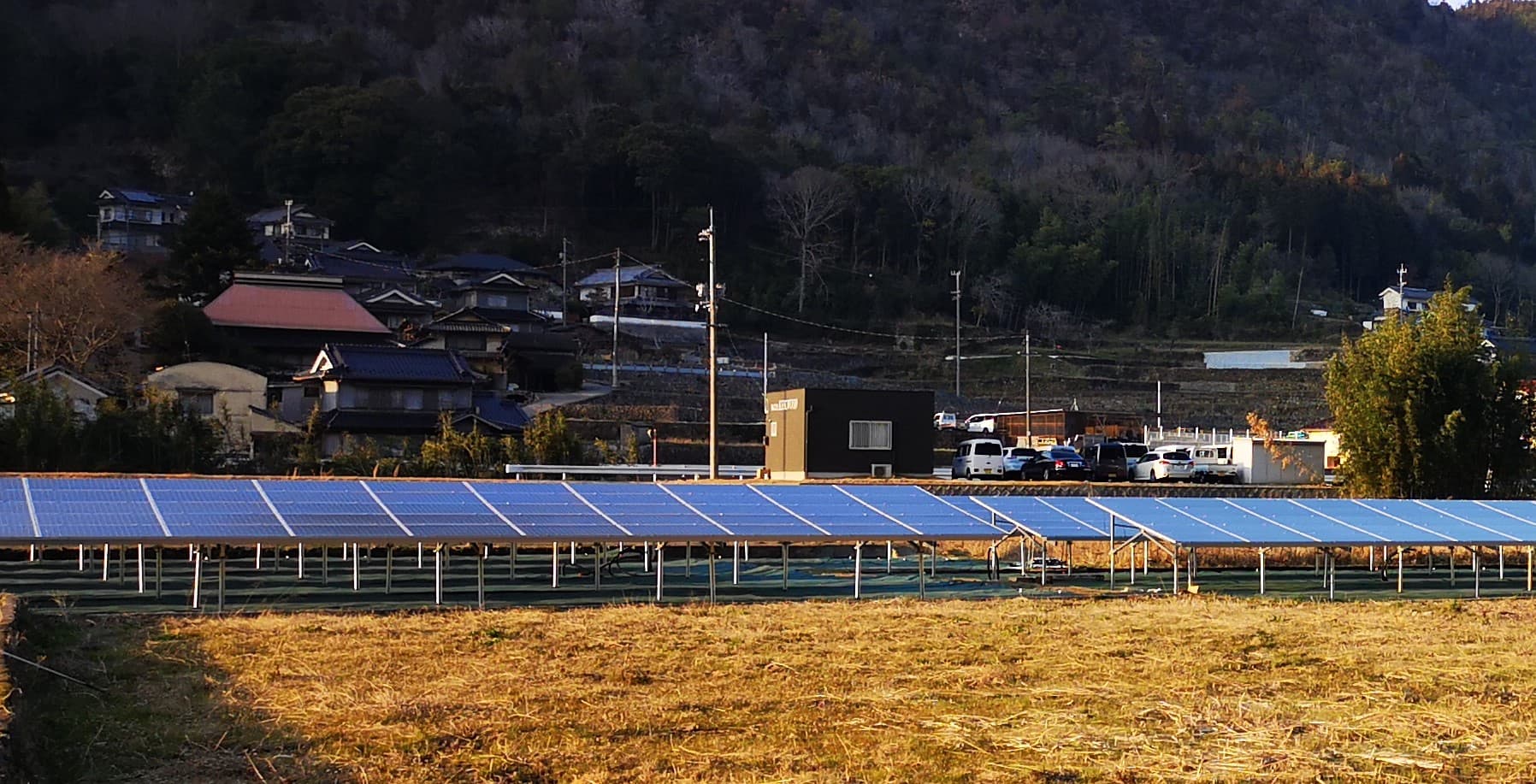

    パネルの設置風景


    <画像>

    パネルの設置風景


    <画像>

    <画像>

    フェンス設置 連系作業


    <画像>

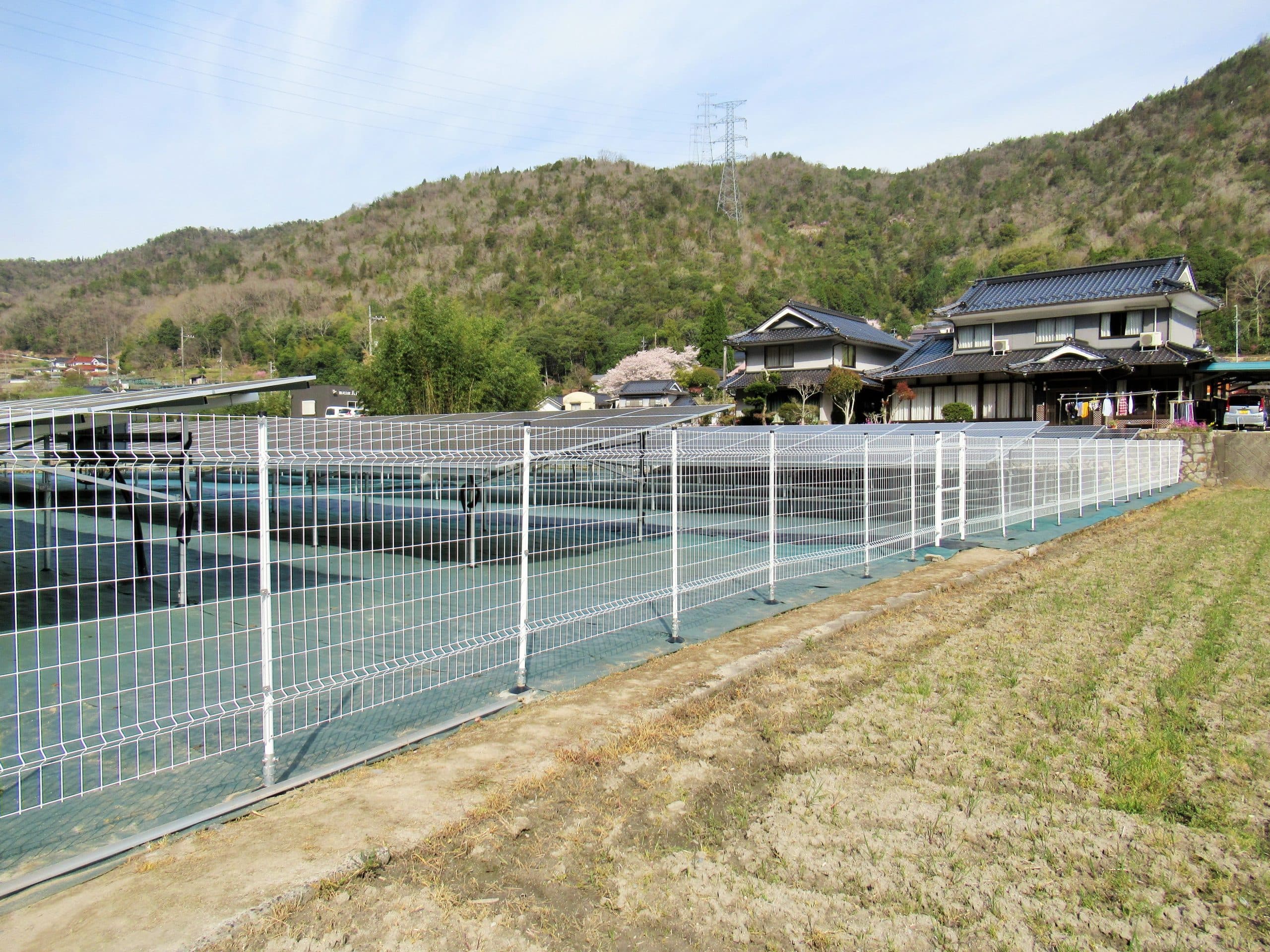

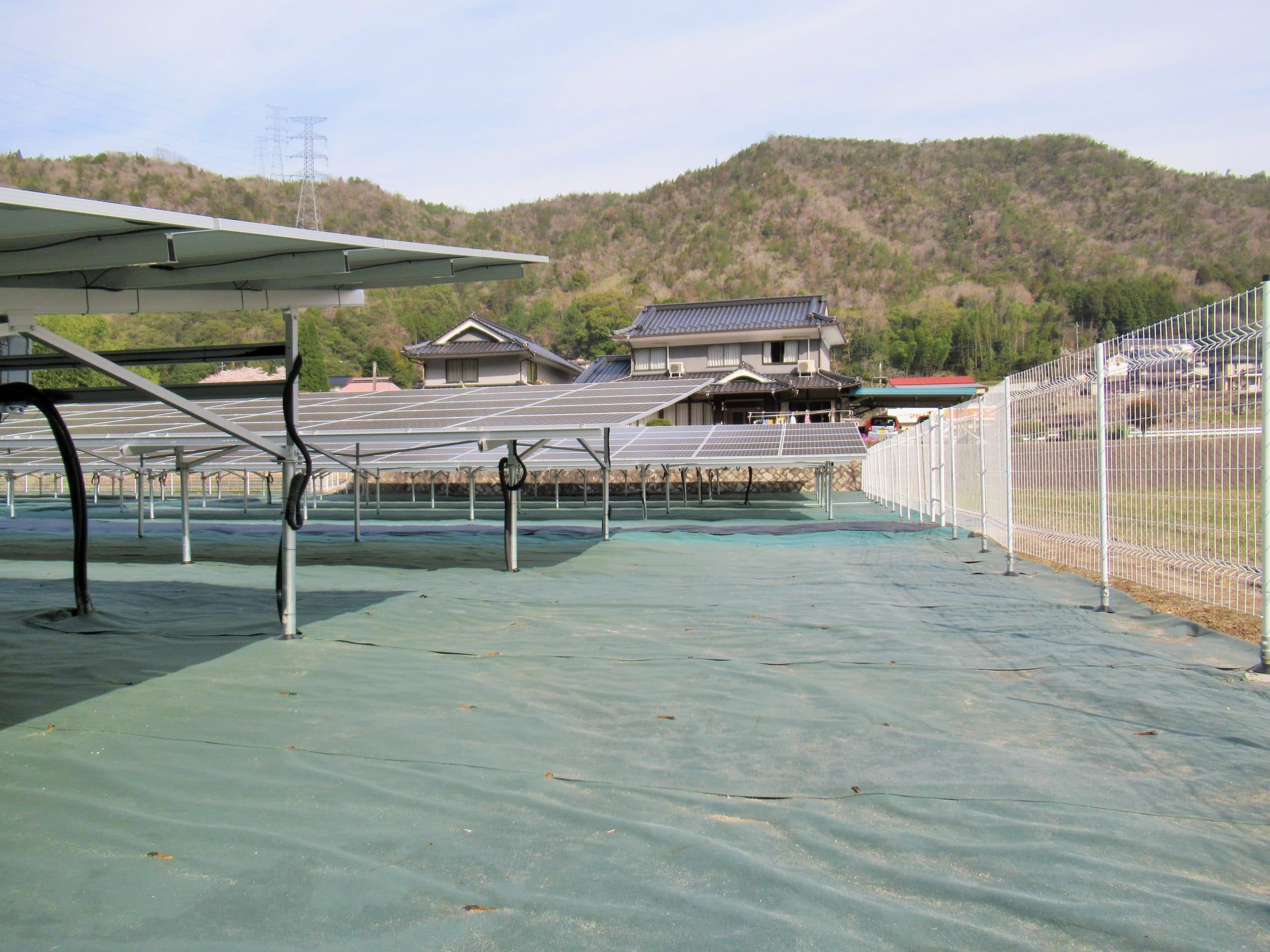

    パネル設置あとはフェンス設置をしていきます


    <画像>

    <画像>

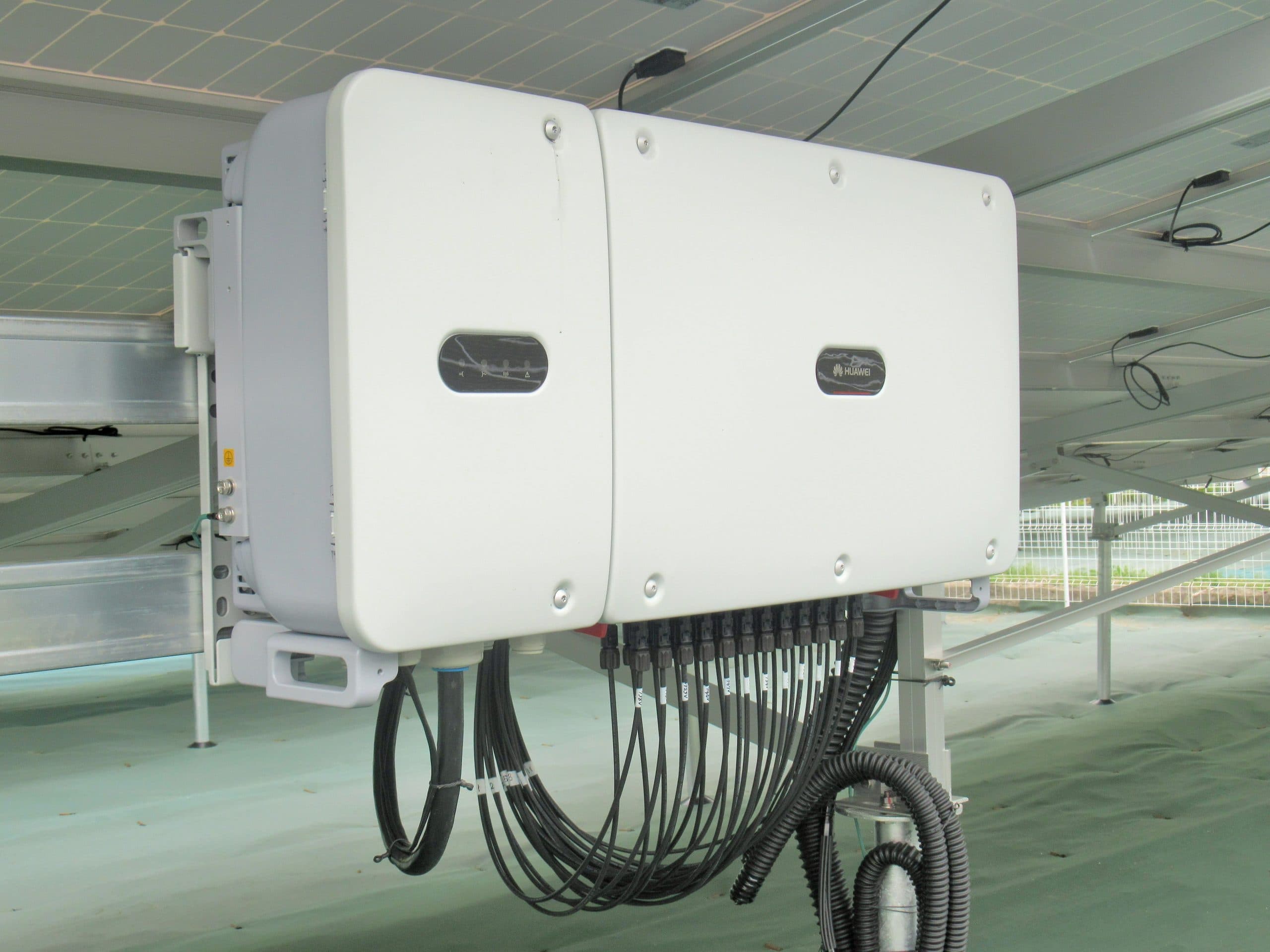

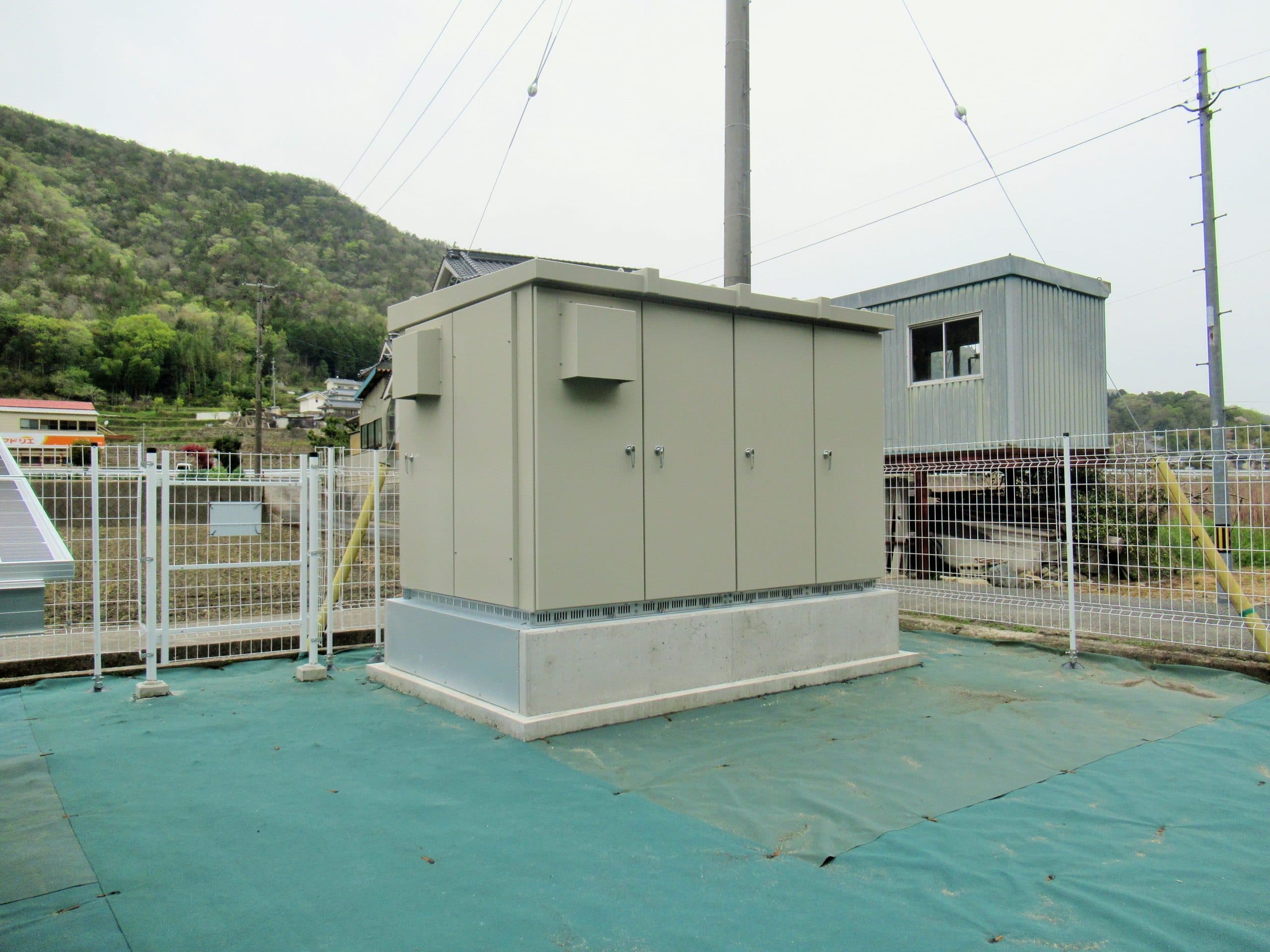

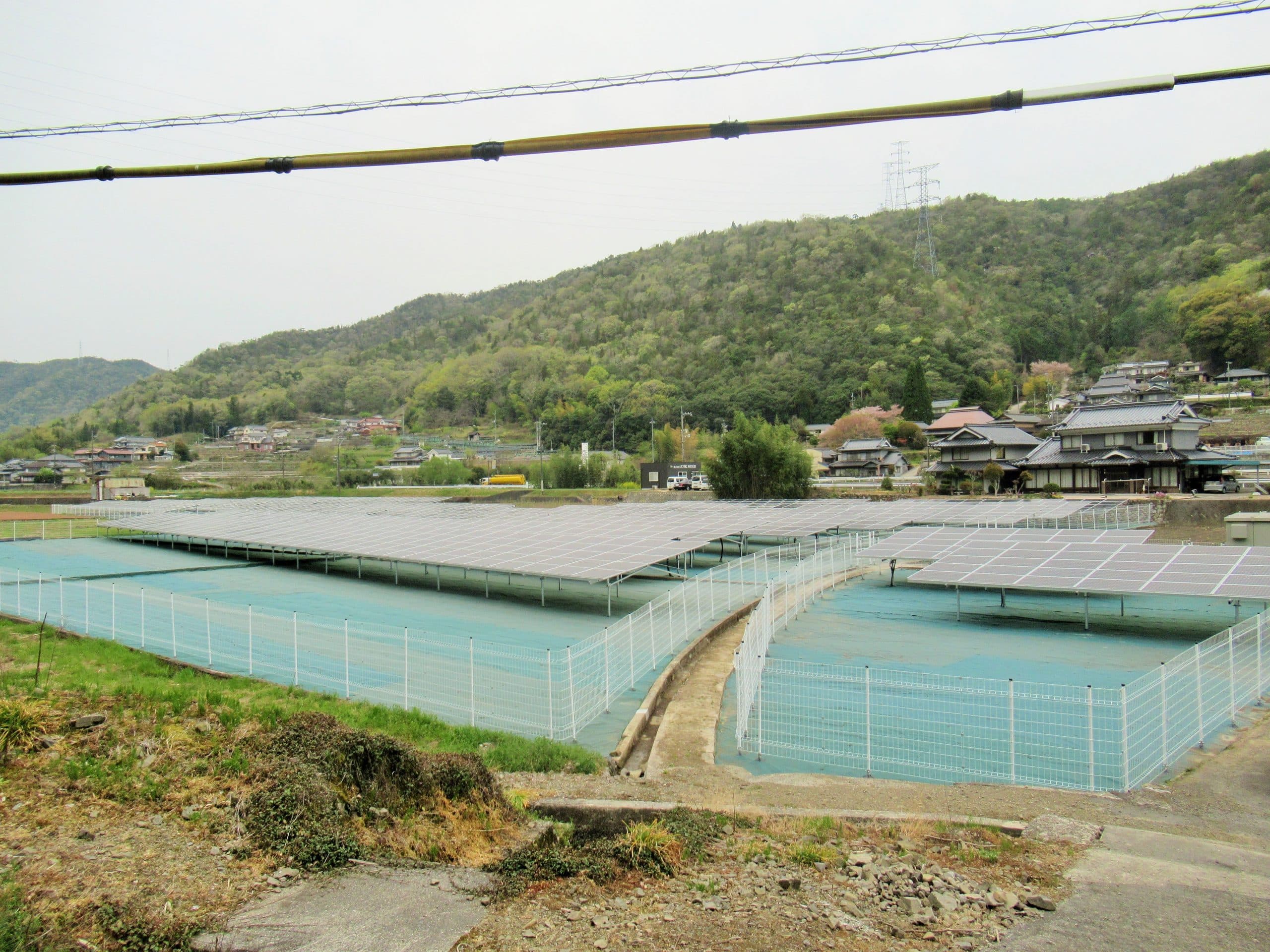

    フェンス設置、周辺機器の設置も完了しました


    <画像>

    系統連系とは正しくは電力系統連系といいます


    <画像>

    系統連系には「低圧連系」「高圧連系」「特別高圧連系」の区分があります


    <画像>

    高圧連系は50kW以上2MWの設備を連系


    <画像>

    フェンスの杭はハンドオーガーと打ち込みで作業をしていきます


    <画像>

    <画像>

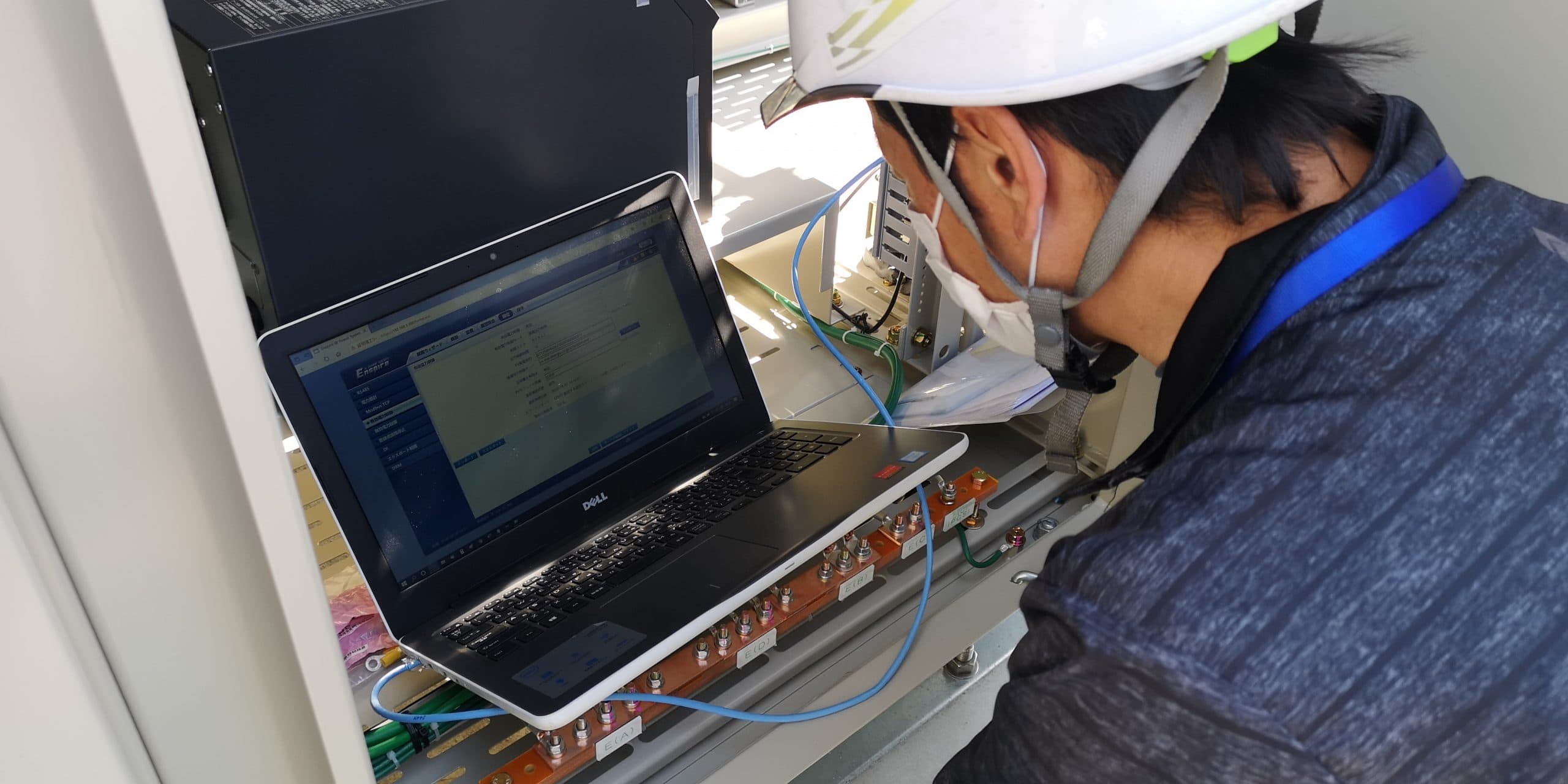

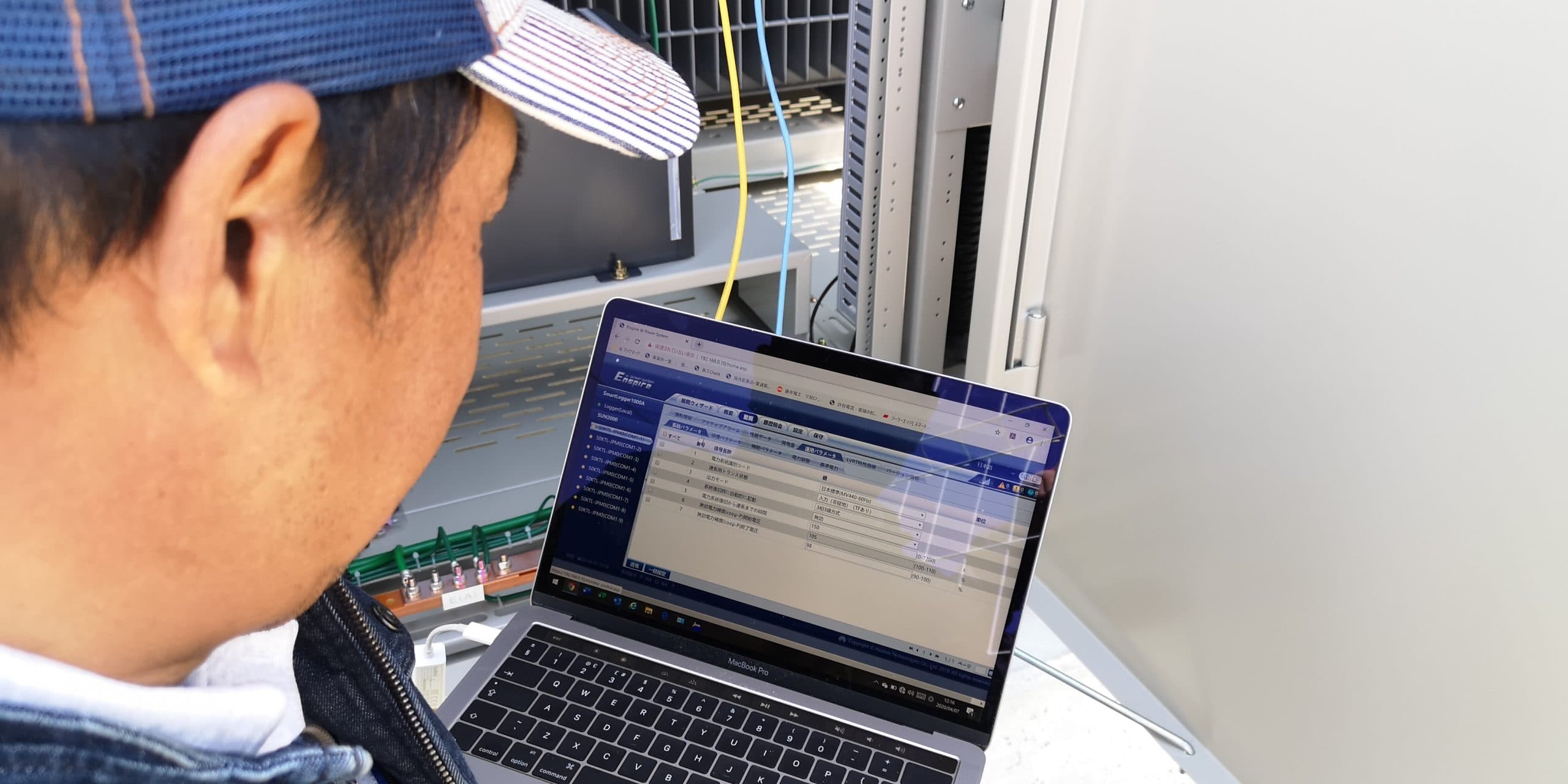

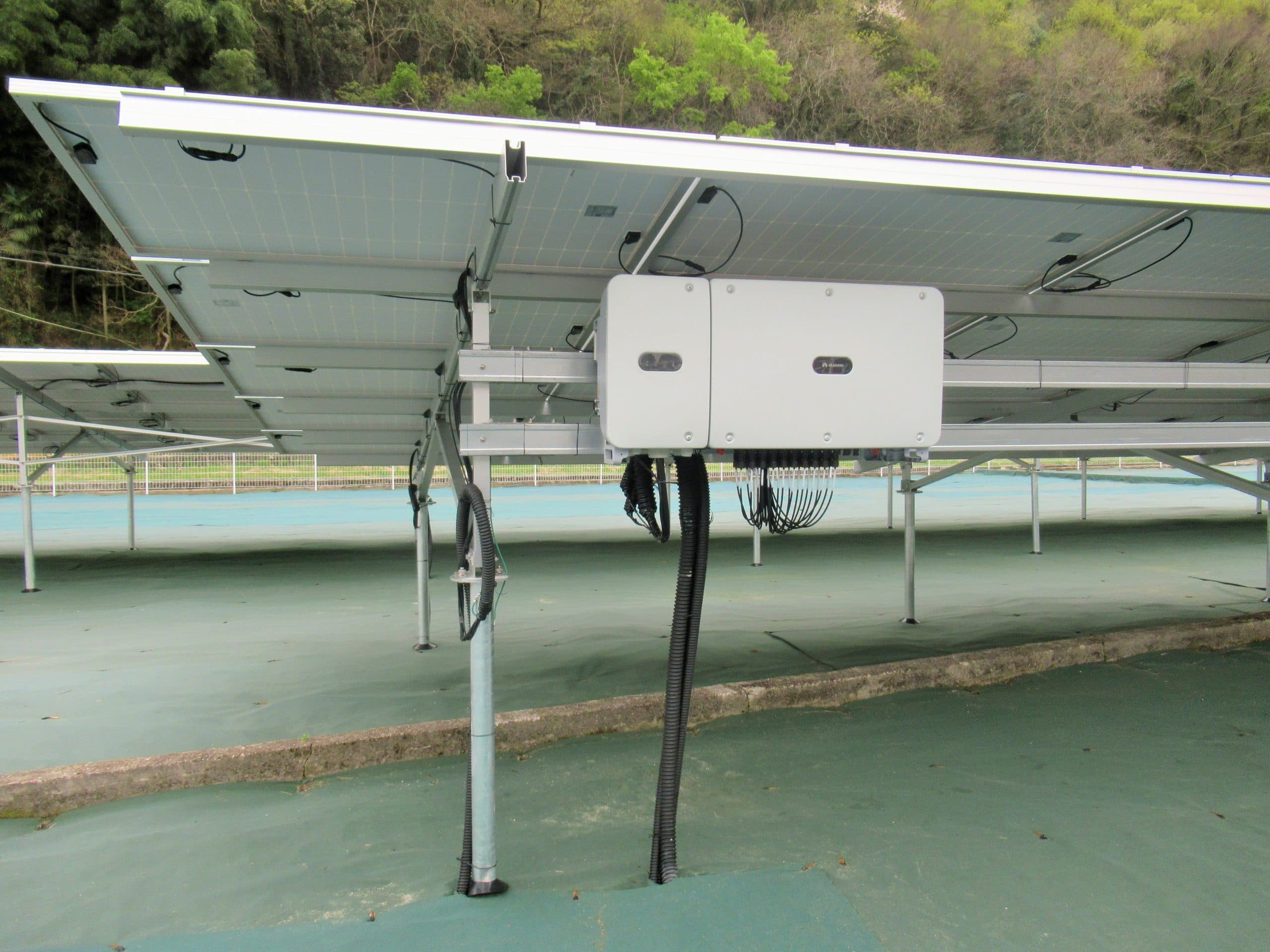

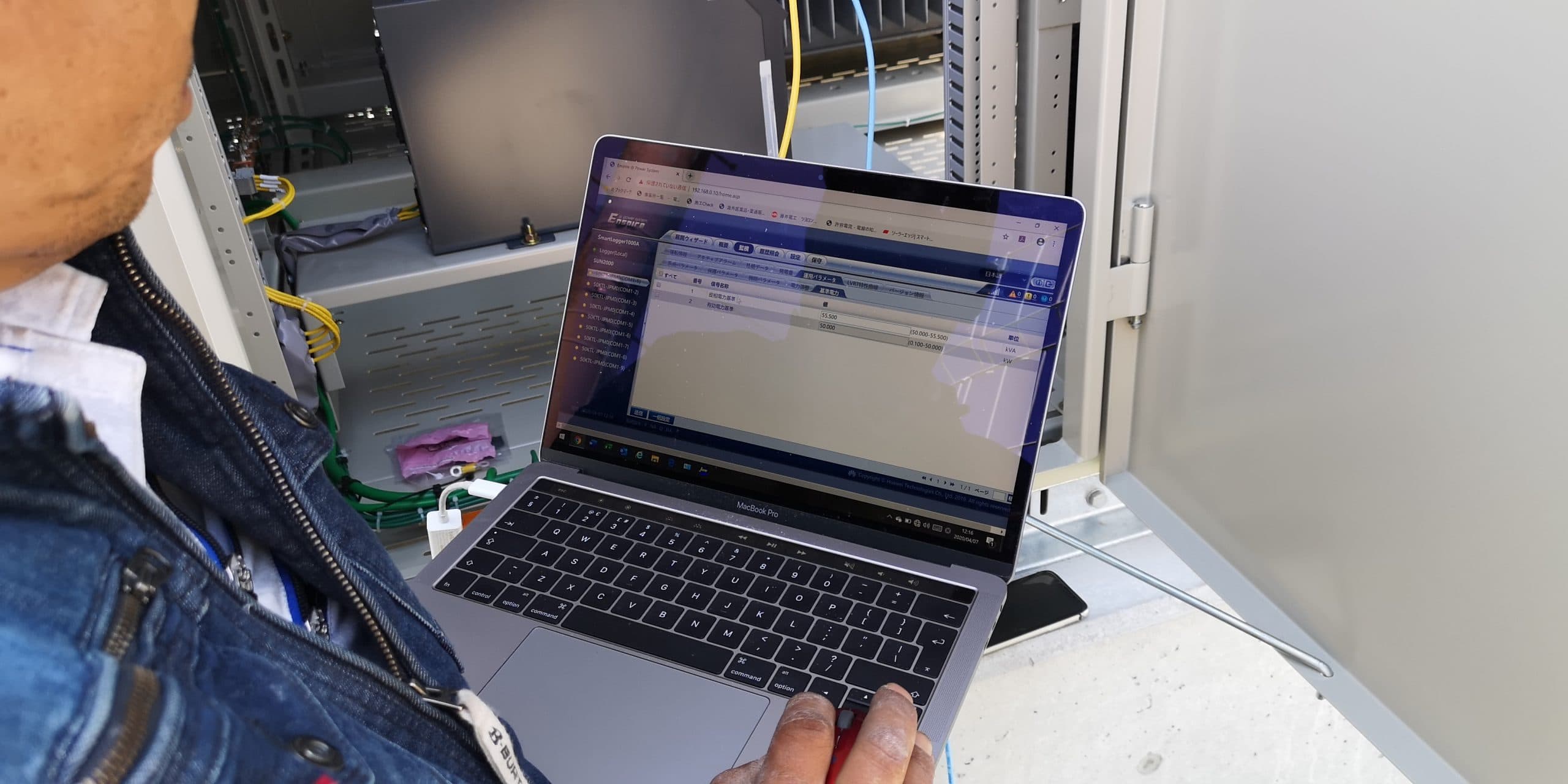

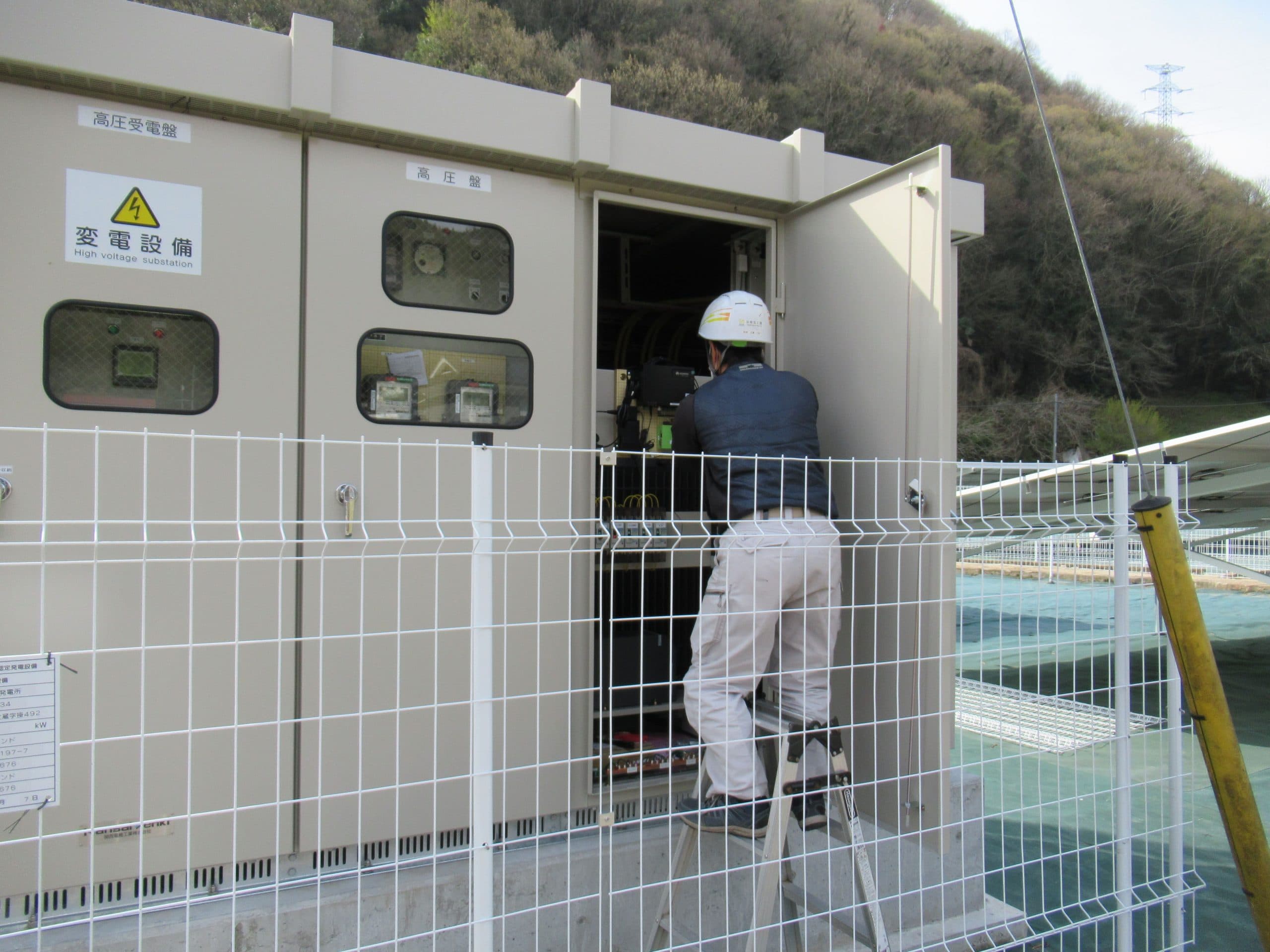

    パネルや周辺機器の設置後は系統連系の作業です


    <画像>

    または系統接続といいます


    <画像>

    低圧連系は50kW未満の発電設備を連系


    <画像>

    特別高圧連系は2MW以上の設備を連系


    <画像>
